Ex09-1. 변형된 Kn 모델

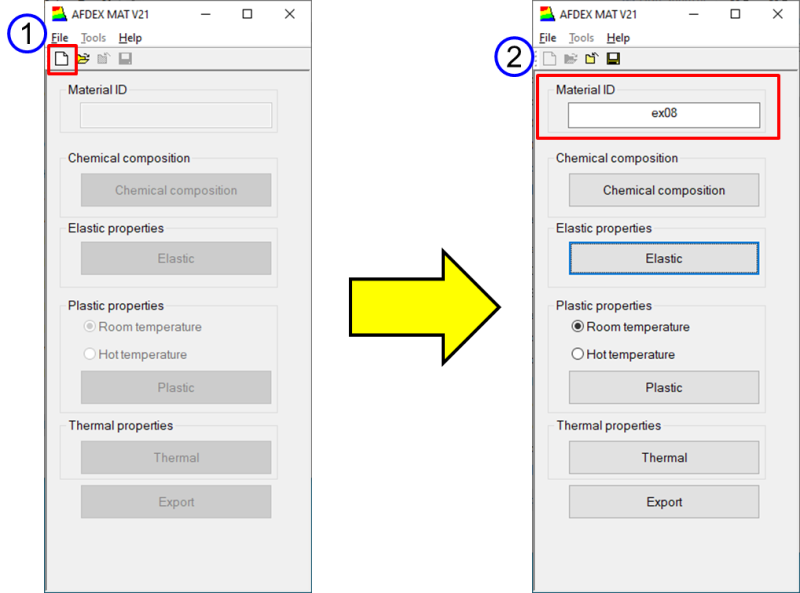

AFDEX_MAT 실행
- ‘New’을 클릭한다.
- Material ID에 ex08(재료 명 및 특징)을 입력한다.

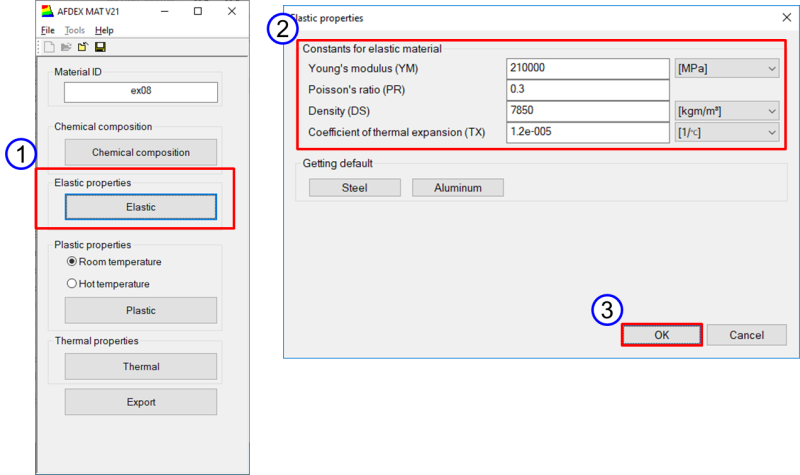

탄성정보 입력
- “ELASTIC”을 클릭한다.
- 탄성정보를 입력한다.
- “OK”를 클릭한다.
소성정보 입력

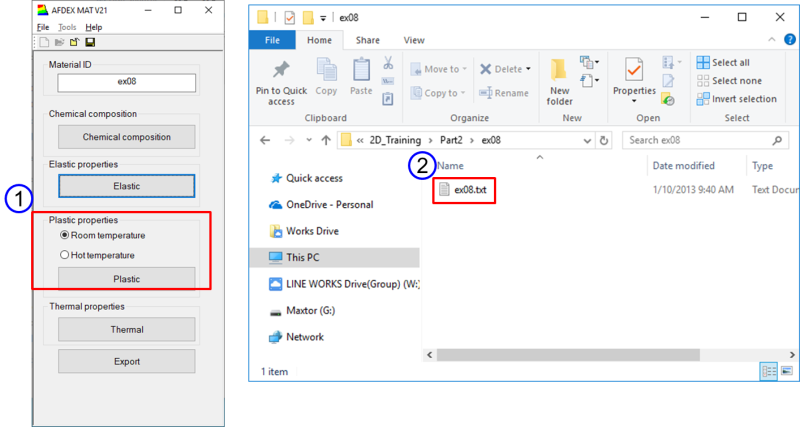

상온 다이얼로그 열기
- Plastic properties의 “Room temperature”를 선택 후, “Plastic”을 클릭한다.
- “첨부된 ex08.txt 파일을 더블 클릭한다.

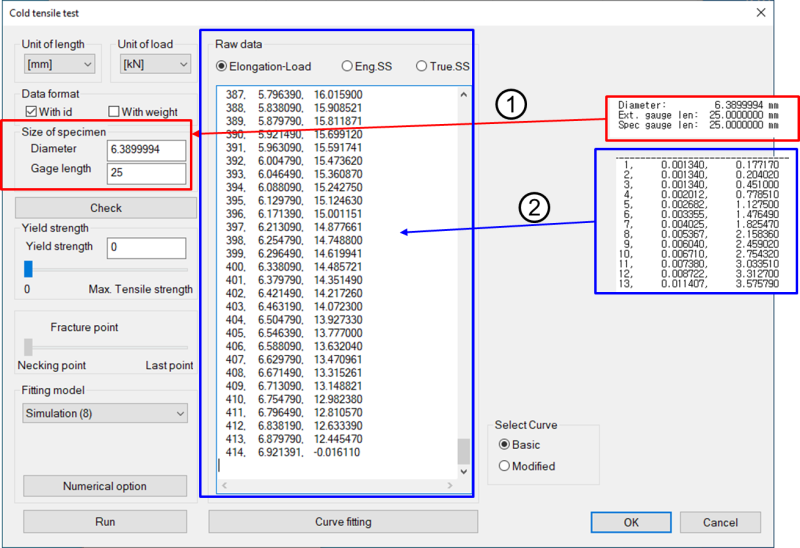

인장시험 데이터 입력
- 직경과 표점 거리를 입력한다.
- “Raw data”를 복사하여 붙여 넣는다.

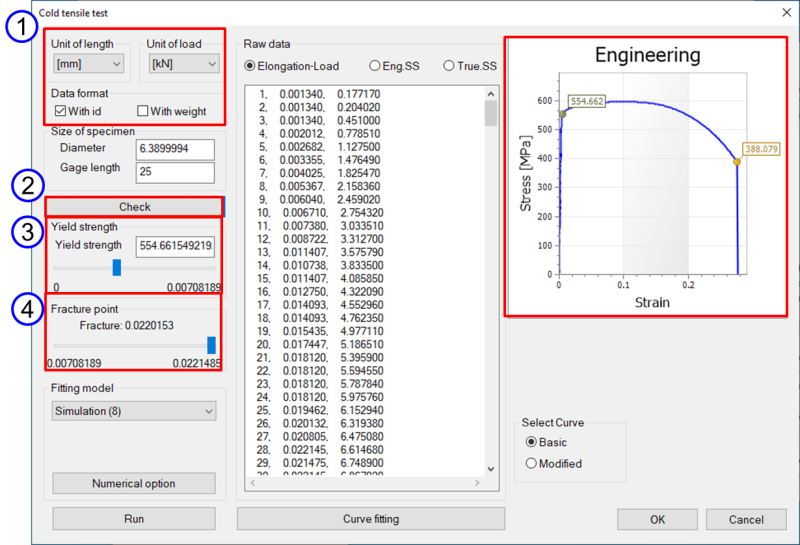

시뮬레이션 조건 설정
- 단위계와 일련번호 정보를 선택한다.
- “CHECK”를 클릭한다.
- 슬라이드 컨트롤을 이용하여 항복점의 위치를 맞춘다.
- 슬라이드 컨트롤을 이용하여 파단점의 위치를 맞춘다.

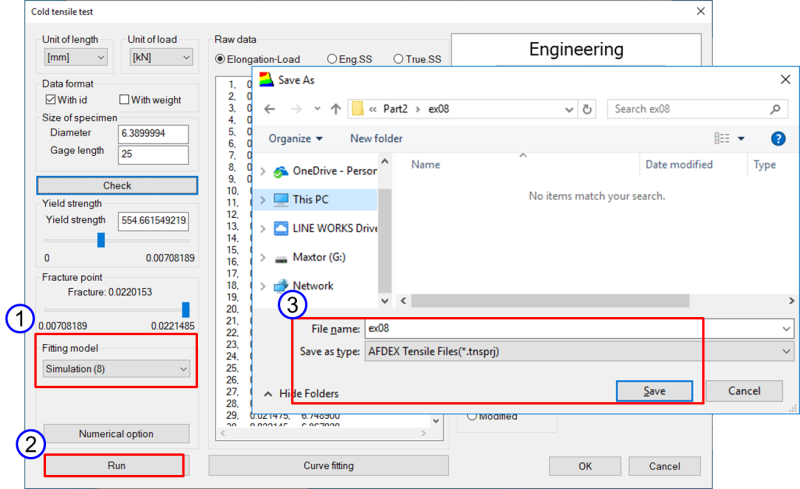

인장시험 시뮬레이션 실행
- Fitting model에 “Simulation (8)”을 선택한다.
- “Run”을 클릭한다.
- 제목을 입력한 후 “Save”를 클릭한다.

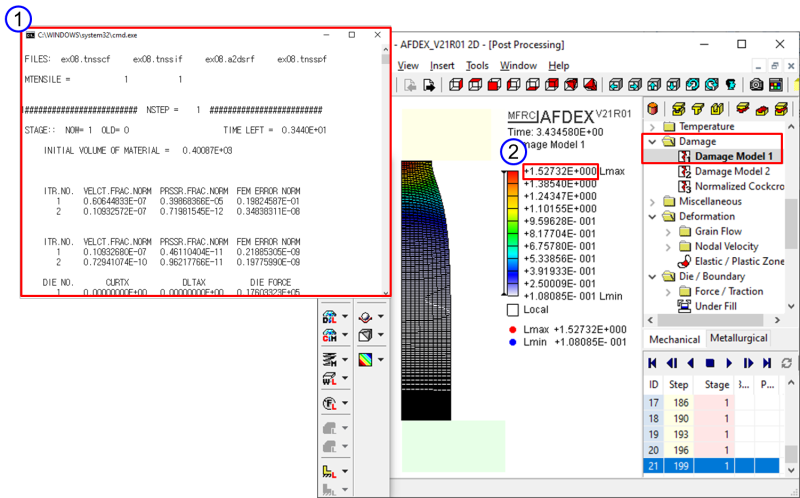

- Simulation이 실행된다.
- 최종 스텝의 Damage 최대값이 이 재료의 임계손상도이다. (여기서는 1.50)

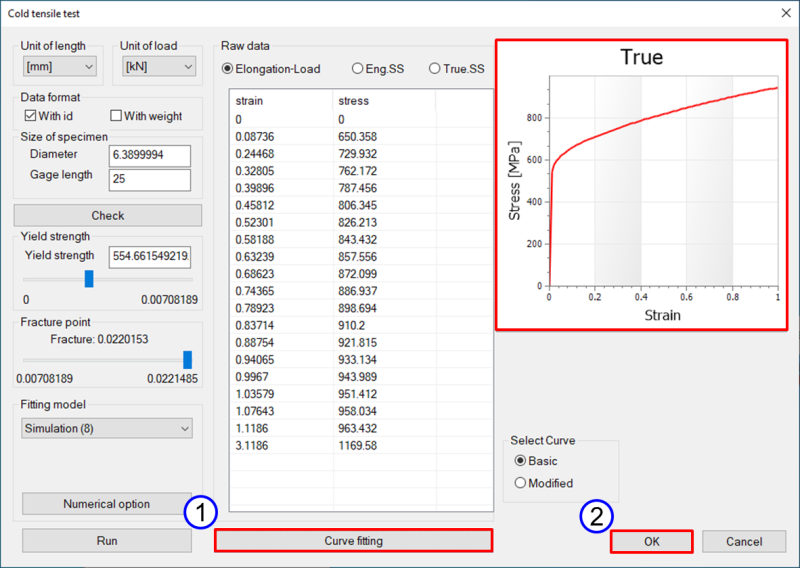

유동응력 획득
- 시뮬레이션이 완료되면, “Curve fitting”을 클릭한다.
- “OK”를 클릭한다.

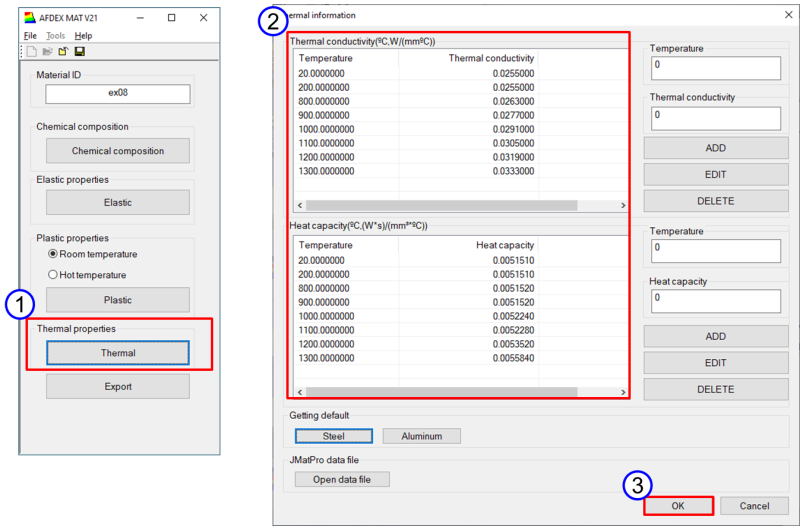

열정보 입력
- “Thermal”를 클릭한다.
- 열정보를 입력한다.
- “OK”를 클릭한다.

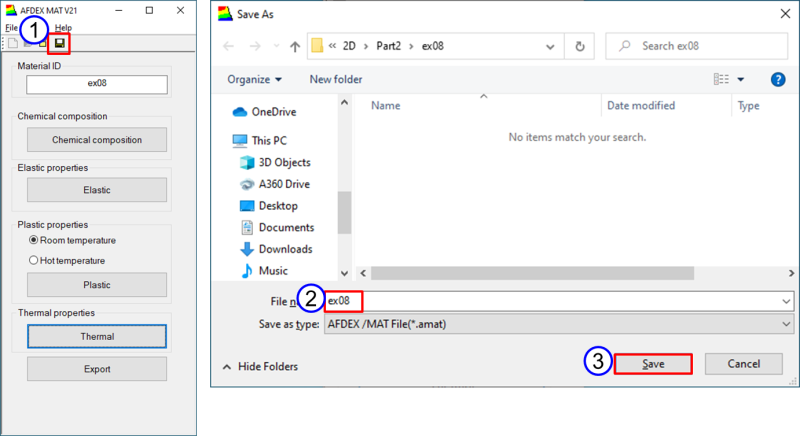

저장하기
- “Save”를 클릭한다.
- “ex08”을 입력한다.
- “Save”를 클릭한다.

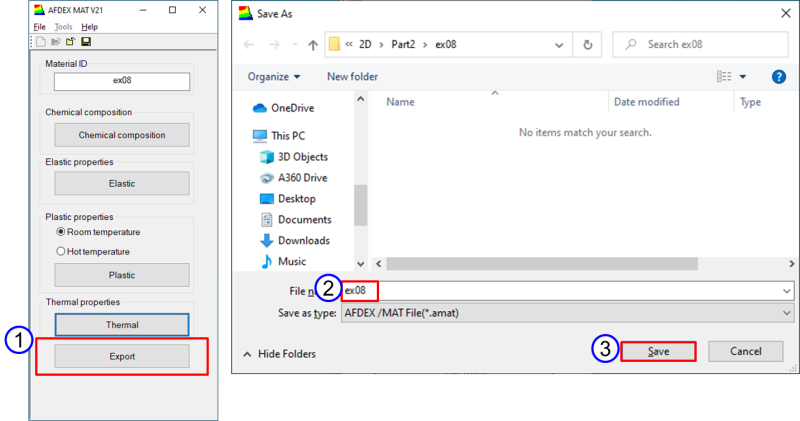

라이브러리 파일 추출하기
- “Export”를 클릭한다.
- “ex08”을 입력한다.
- “Save”를 클릭한다.
