Ex08. 판단조 공정 해석
문제의 정의
- 문제의 유형
- 등온해석
- 냉간
- 1단
- 판단조
- 해석영역: 30°
- 소재 조건
- AISI1050(T=20ºC)
- 운형단면 판재 절단 소재
- 소재의 단면 크기: 33.125mm × 2.6mm
- 소재의 초기온도 : 상온
- 금형의 조건
- 금형형상 : 그림 참조
- 마찰: Cold_Normal_lubrication_Hybrid
- 금형의 속도 : 등속
- 상형: -1.0 mm/s
- 하형 : 0.0 mm/s

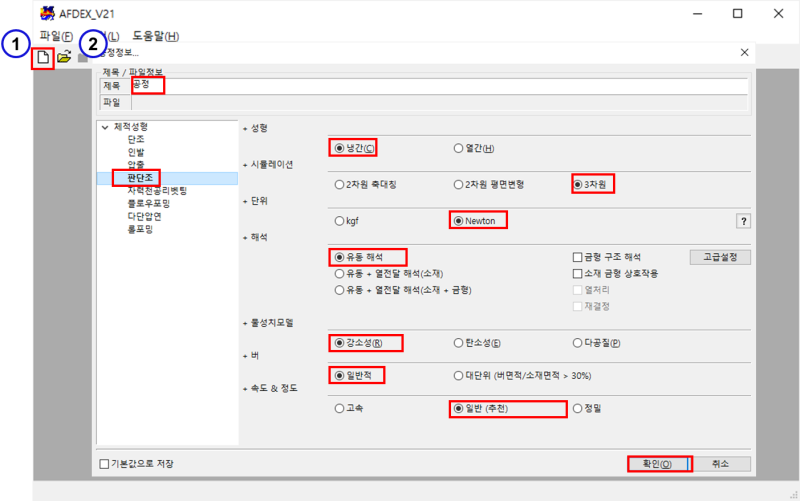

문제 정보 입력
- AFDEX를 실행 후, “새로 만들기”를 클릭한다.
- 제목(공정), 체적성형(판단조), 성형(냉간), 시뮬레이션(3차원), 단위(Newton), 해석(유동 해석), 물성치모델(강소성), 버(일반적), 속도 & 정도(일반)을 설정 후 “확인“를 클릭한다.

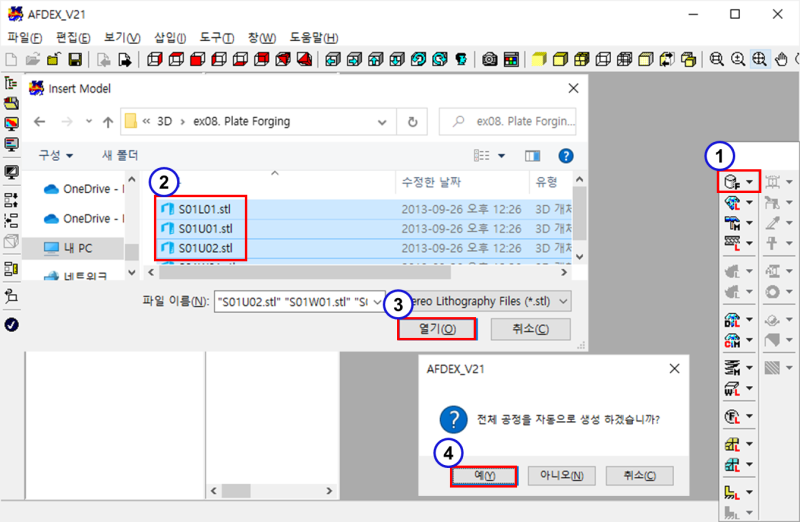

소재/금형 형상정보 불러오기
- 도구상자에서 “모델: 파일에서 가져오기”을 클릭한다.
- \AFDEX_Example\3D\ex08. Plate Forging 폴더 안의 “*.stl” 파일들을 전체 선택한다.
- “열기”을 클릭한다.
- 자동설정 메시지가 나타나면, “예”를 클릭한다.

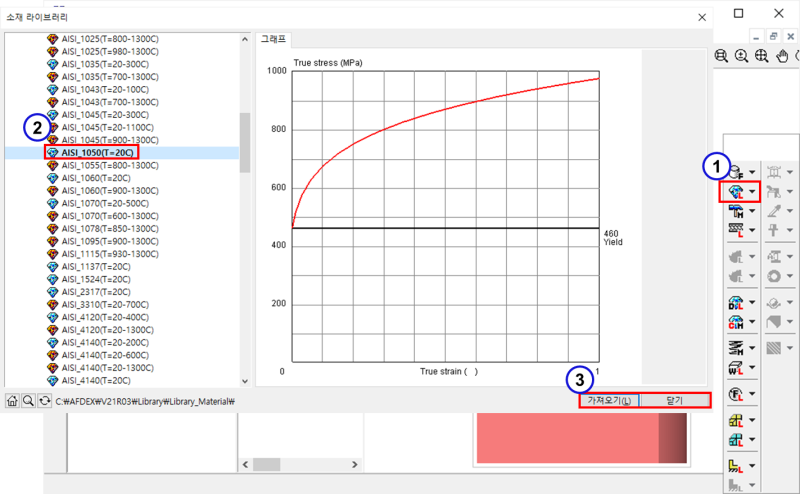

소재의 물성치 입력
- 도구상자에서 “재료물성치: 라이브러리에서 가져오기”를 클릭한다.
- “Steel → AISI1050(T=20C)”를 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

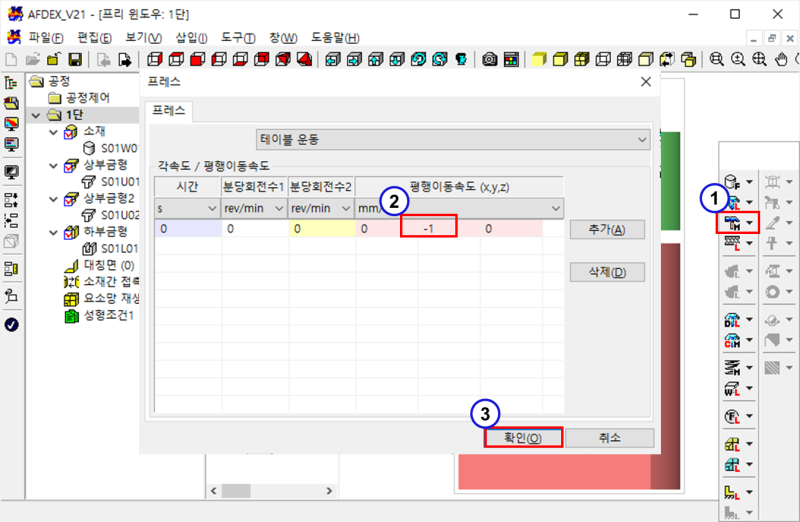

속도 정보 입력
- 도구상자에서 “프레스: 사용자 입력”을 클릭한다.
- Y방향으로 속도 “-1.0”을 입력한다.
- “확인”를 클릭한다.

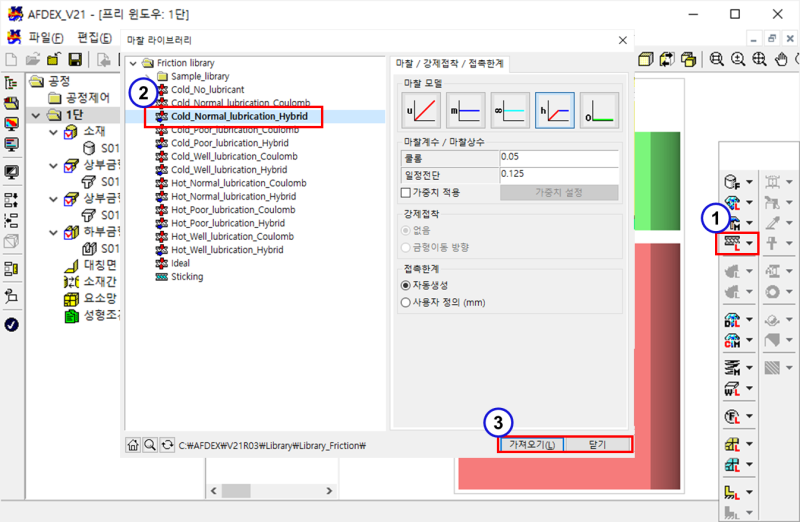

마찰 정보 입력
- 도구상자에서 “마찰: 라이브러리에서 가져오기”를 클릭한다.
- “Cold_Normal_lubrication_Hybrid”를 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

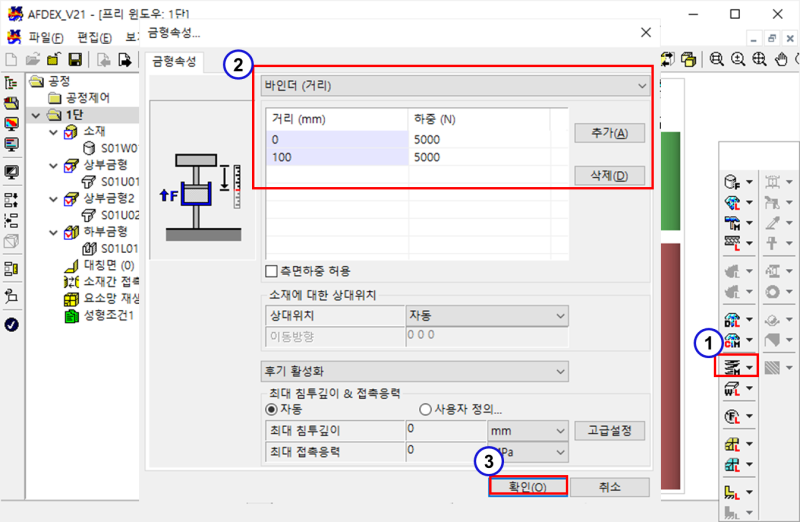

바인더 정보 입력
- 도구상자에서 ＂금형속성: 사용자 입력”을 클릭한다.
- 콤보박스에서 바인더 (거리)를 선택한 후, “추가”를 두 번 클릭하여 바인더의 하중(5000N)을 그림과 같이 입력한다.
- “확인”를 클릭한다.

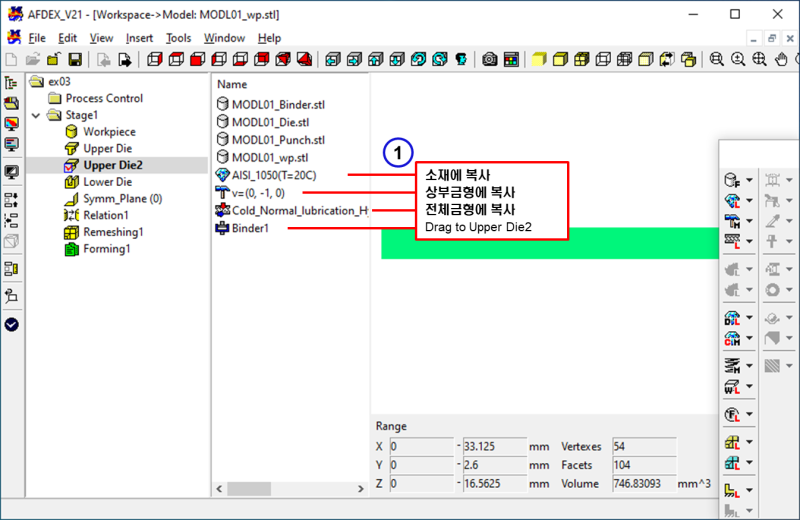

설정된 조건 적용
- 모델은 드래그하고, 물성/속도/마찰 정보를 우클릭하여 각각 프로젝트 윈도우에 넣는다.

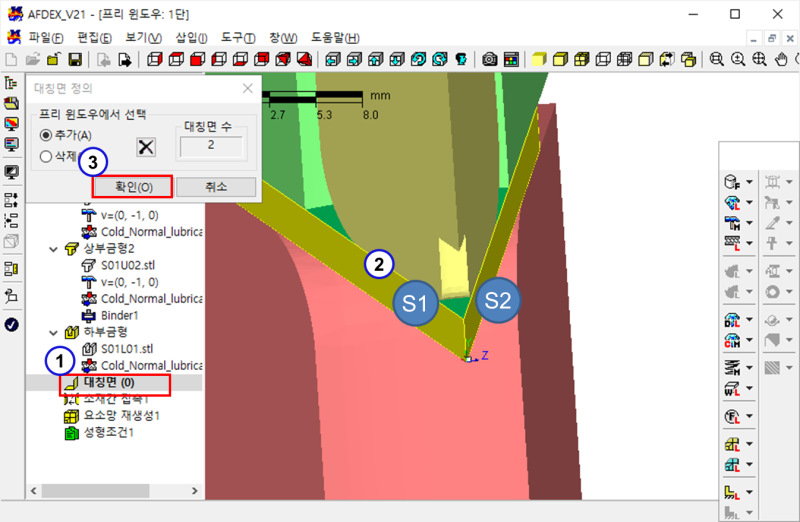

대칭면 설정
- “대칭면(0)“을 더블 클릭한다.
- S1, S2를 선택한다.
- “확인”를 클릭한다.
스트로크 입력
상부금형 2 Slave조건
- 상부금형2의 v=(0,-1,0)을 더블 클릭한다.
- 콤보박스에서 “Slave Motion”을 선택한다..

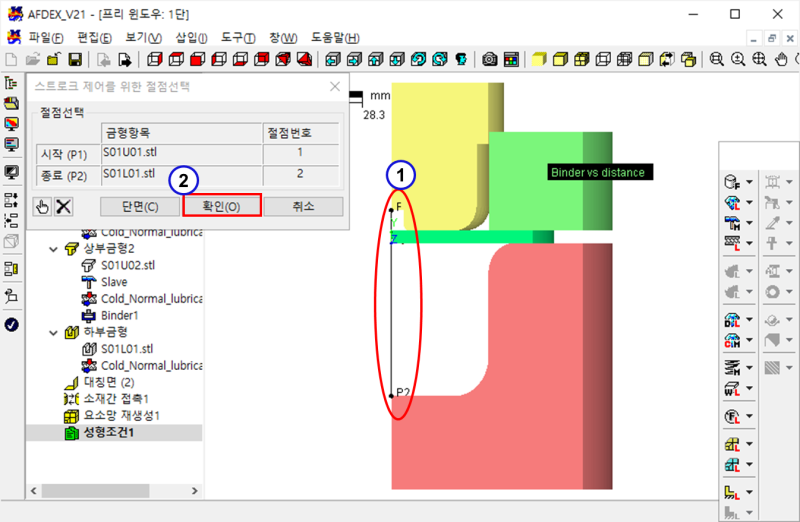

- “···”를 클릭한다.
- P1과 P2를 선택한다.

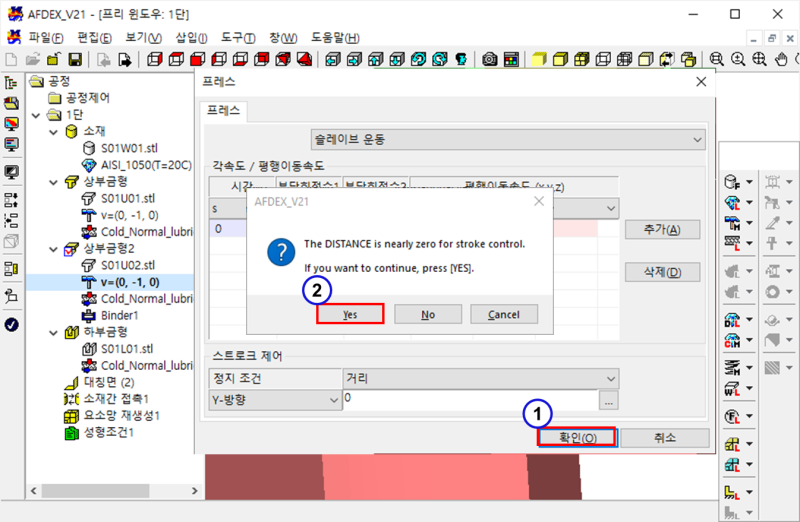

- “확인”를 클릭한다.
- “확인”를 클릭한다.
- 스트로크에 대한 확인 창이 나타나면 “예”를 클릭한다.

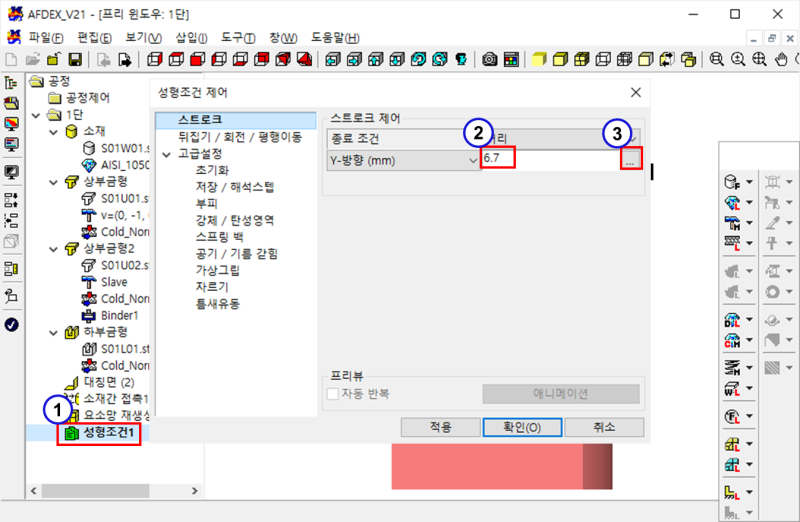

1단
- “성형조건1”을 더블 클릭한다.
- 종료 조건에 “거리”를 선택한 후, “6.7”을 입력한다.
- “···”를 클릭한다.
- P1과 P2를 선택한다.

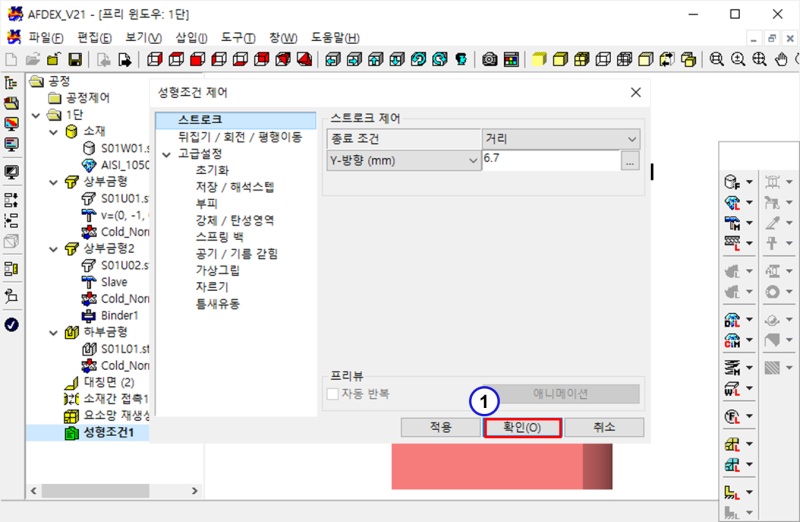

- “확인”를 클릭한다.
- “확인”를 클릭한다.

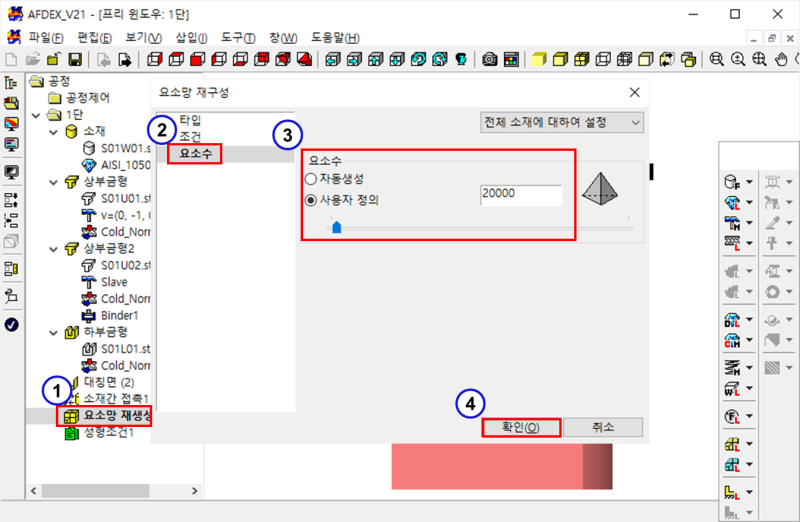

희망 요소수 입력
- “요소망재생성1”을 더블 클릭한다.
- “요소수”를 클릭한다.
- 요소수의 ＂사용자 정의”을 클릭한 후, “20000”을 입력한다.
- “확인”를 클릭한다.

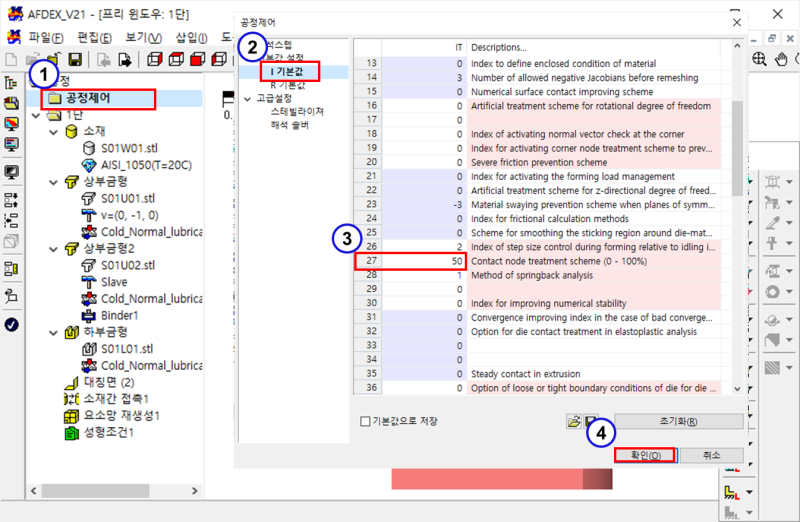

I기본값 변경
- “공정제어”을 더블 클릭한다.
- “I기본값”를 클릭한다.
- 27번에 “50”을 입력한다.
- “확인”를 클릭한다.

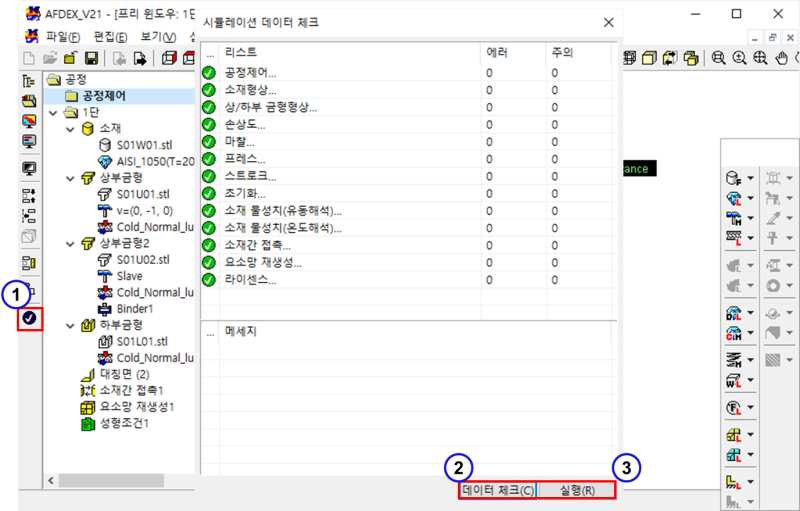

해석조건 체크
- 왼쪽 Toolbar에서 “Simulation 실행 / 데이터 체크 Data”를 클릭한다.
- “데이터 체크”를 클릭한다.
- “실행”을 클릭한다.

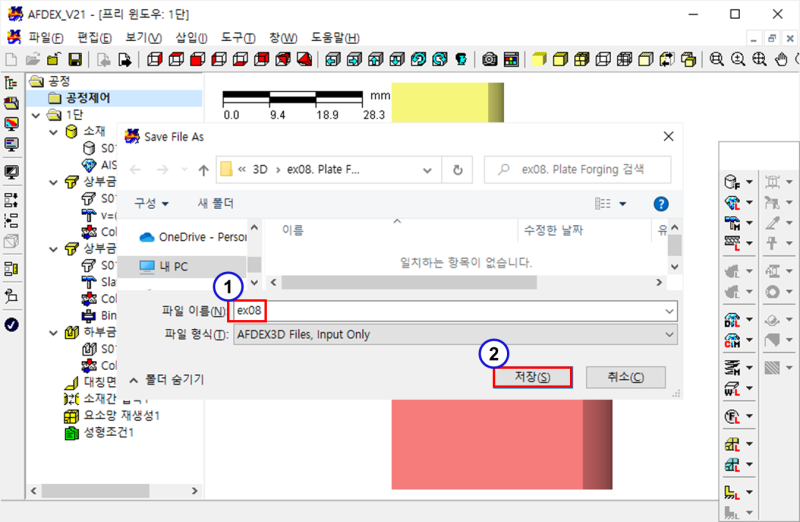

해석조건 저장 및 해석 실행
- 파일명(ex08)을 입력한다.
- “저장”를 클릭한다.
