1. 문제의 유형
   • 등온해석
   • 냉간
   • 1단
   • 해석영역: 30°
2. 소재 조건
   • AISI1020(T=20ºC)
   • 원형단면 봉재 절단 소재
   • 소재의 단면 크기 : 14.0mm × 16.0mm
   • 소재의 초기온도 : 상온
3. 금형의 조건
   • 금형형상 : 그림 참조
   • 마찰: Cold_Normal_lubrication_Hybrid
   • 금형의 속도 : 등속
     • 상형: -1.0 mm/s
     • 하형 : 0.0 mm/s

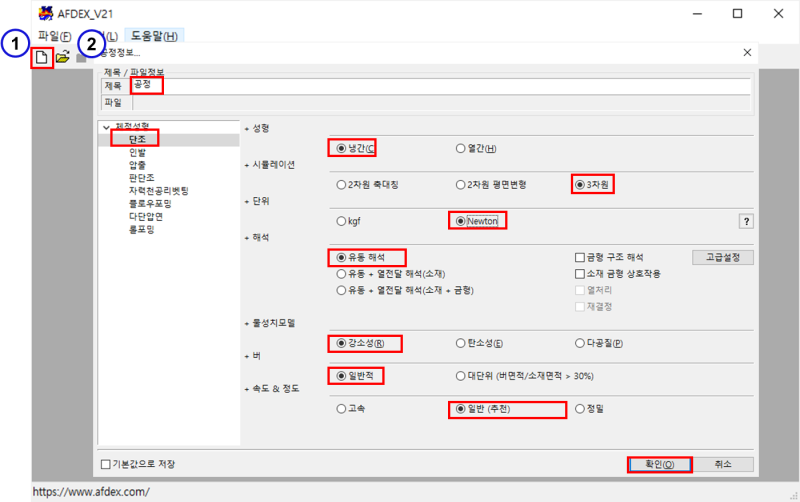

1. AFDEX를 실행 후, “새로 만들기”를 클릭한다.
2. 제목(공정), 체적성형(단조), 성형(냉간), 시뮬레이션(3차원), 단위(Newton), 해석(유동 해석), 물성치모델(강소성), 버(일반적), 속도 & 정도(일반)을 설정 후 “확인“를 클릭한다.

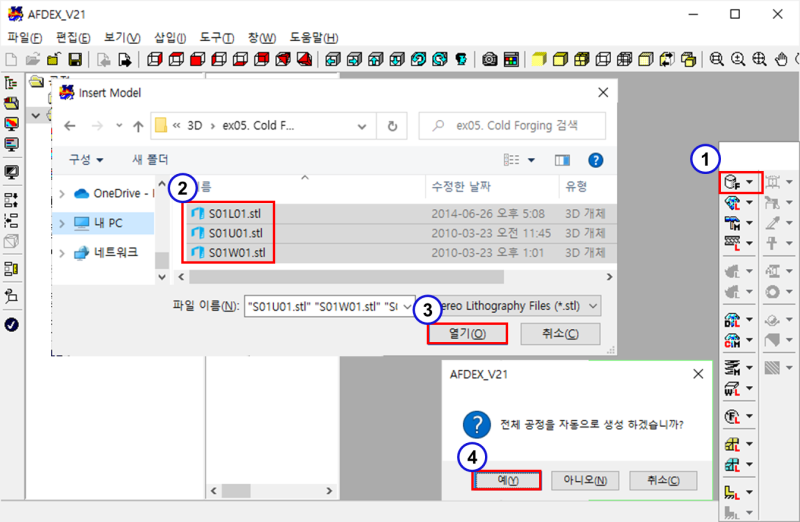

1. 도구상자에서 “모델: 파일에서 가져오기”을 클릭한다.
2. \AFDEX_Example\3D\ex05. Cold Forging 경로의 “*.stl” 파일을 전체 선택한다.
3. “열기”을 클릭한다.
4. 자동설정 메시지 박스가 나타나면, “예”를 클릭한다.

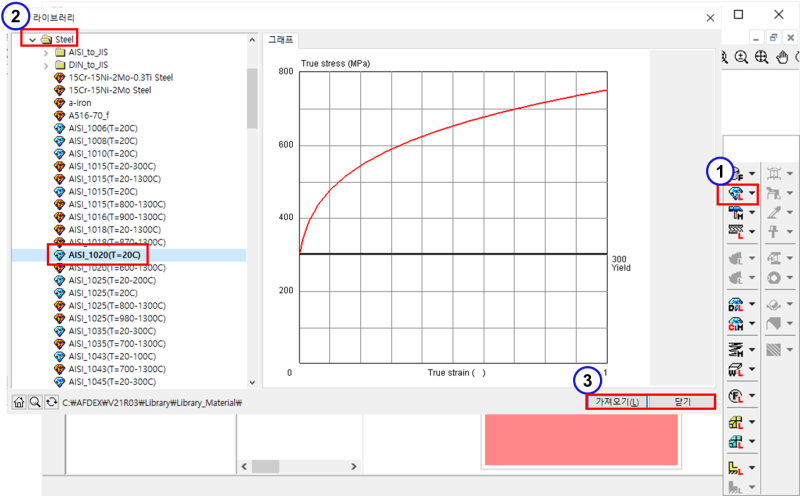

1. 도구상자에서 “재료물성치: 라이브러리에서 가져오기”를 클릭한다.
2. “Steel → AISI1020(T=20C)”를 선택한다.
3. “가져오기”를 클릭한 후, “닫기”를 클릭한다.

1. 도구상자에서 “프레스: 사용자 입력”을 클릭한다.
2. Y방향으로 속도 “-1.0”을 입력한다.
3. “확인”를 클릭한다.

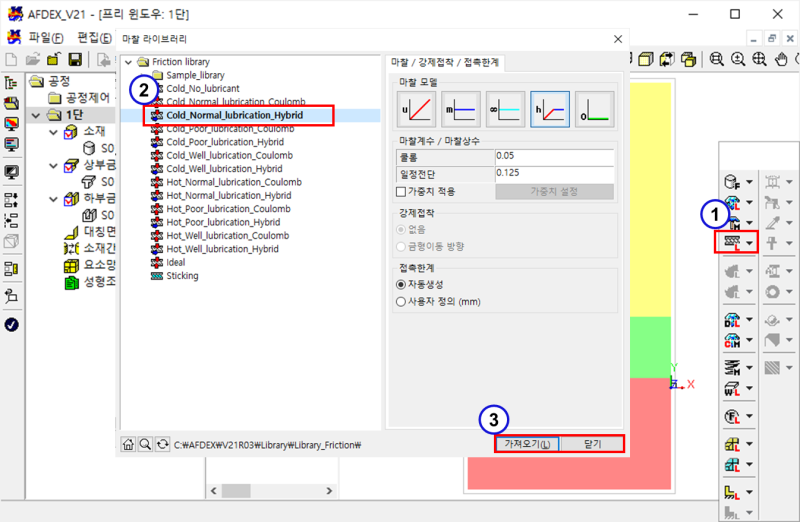

1. 도구상자에서 “마찰: 라이브러리에서 가져오기”를 클릭한다.
2. “Cold_Normal_lubrication_Hybrid”을 선택한다.
3. “가져오기”를 클릭한 후, “닫기”를 클릭한다.

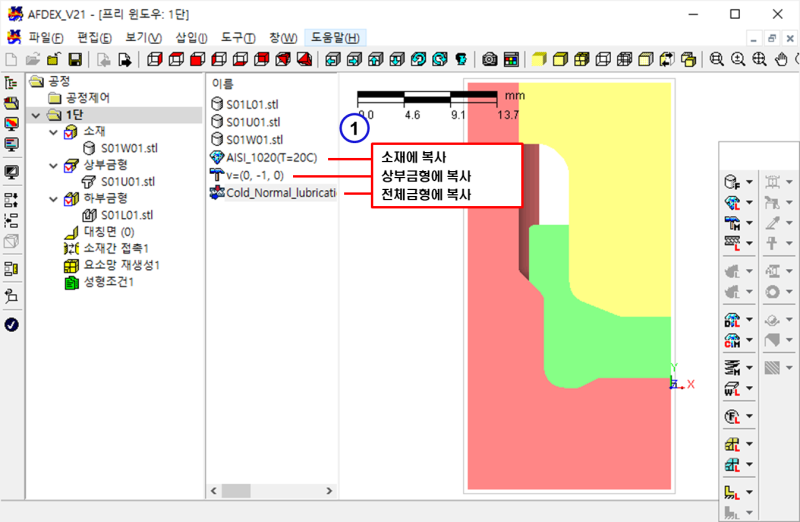

1. 모델은 드래그하고, 물성/속도/마찰 정보를 우클릭하여 각각 프로젝트 윈도우에 넣는다.

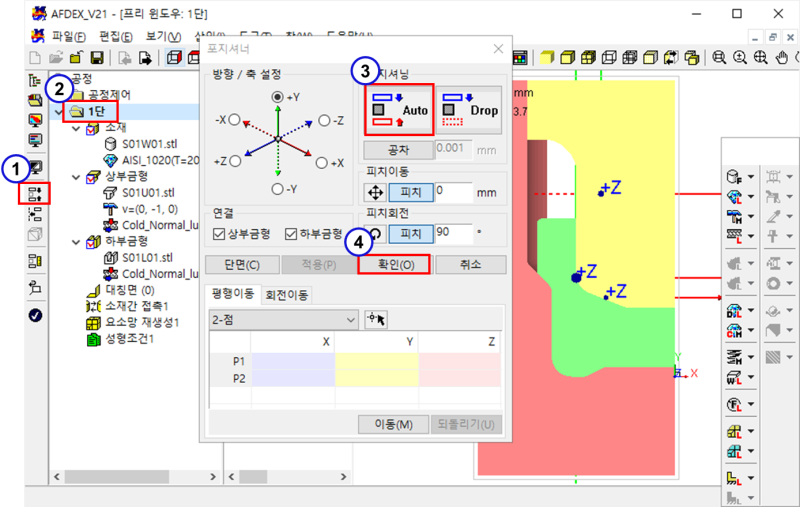

1. “포지셔너”를 클릭한다.
2. “1단”을 더블 클릭한다.
3. “Auto”를 클릭한다.
4. “확인”를 클릭한다.

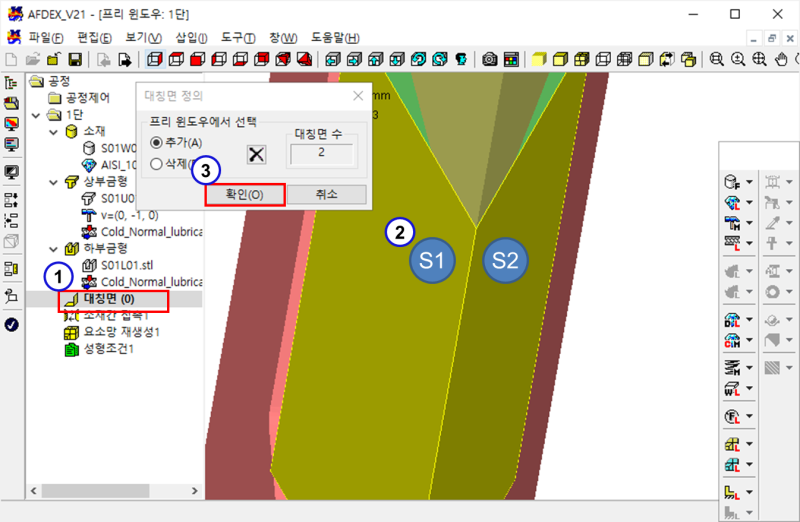

1. “대칭면(0)”을 더블 클릭한다.
2. “S1”과 “S2”를 선택한다.
3. “확인”를 클릭한다.

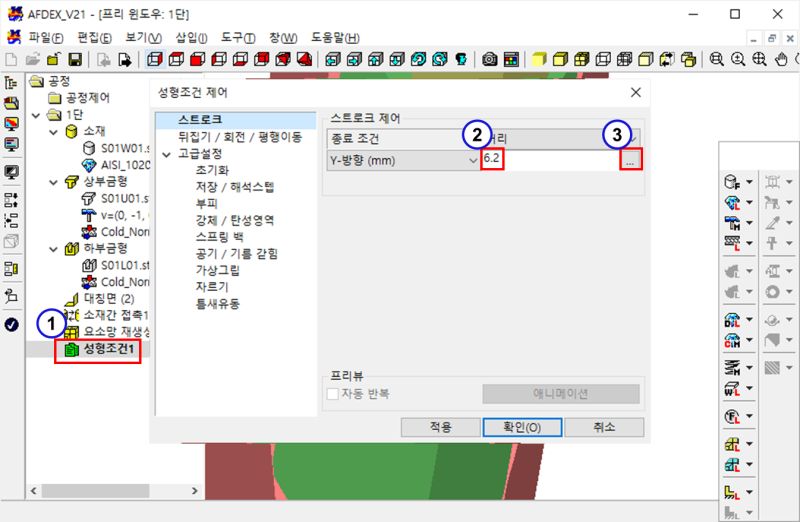

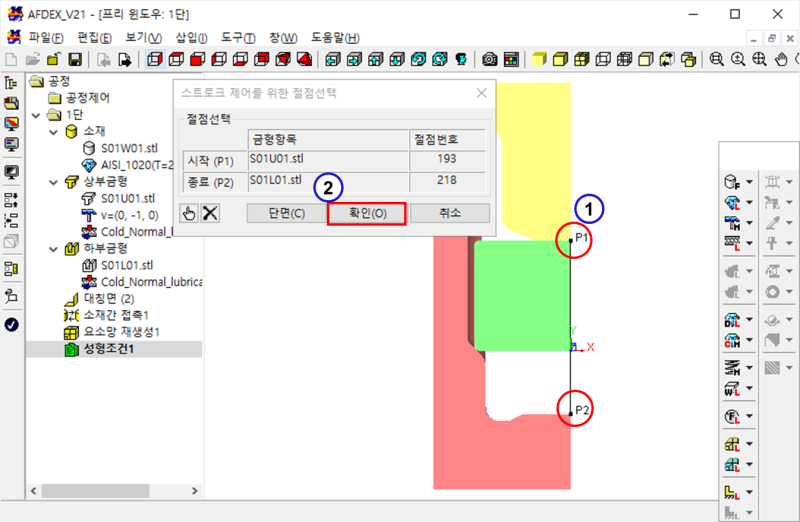

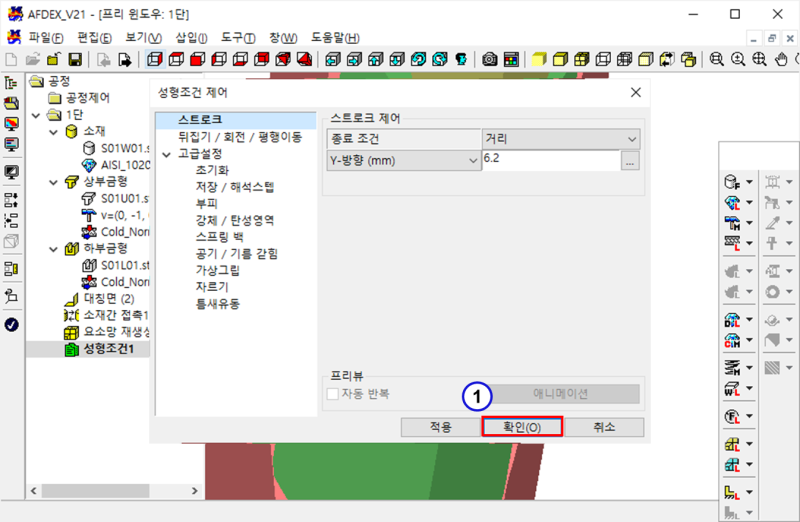

“성형조건1”을 더블 클릭한다. 종료 조건에 “거리”를 선택한 후, “6.2”을 입력한다. “···”을 클릭한다. “P1”과 “P2”를 선택한다. “확인”을 클릭한다. “확인”을 클릭한다.

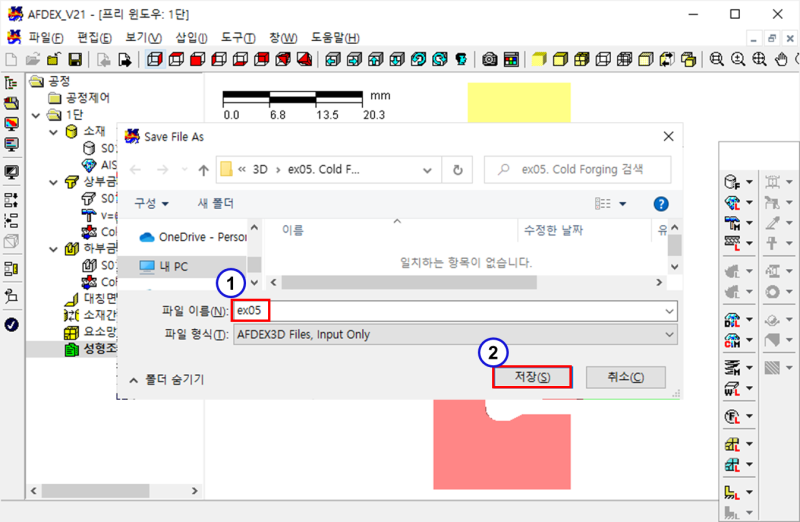

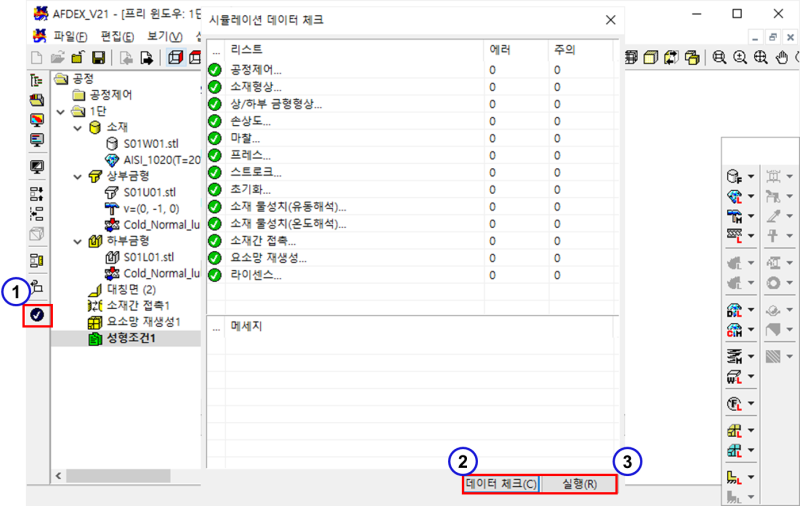

왼쪽 Toolbar에서 “데이터 체크 / 해석 실행”를 클릭한다. “데이터 체크”를 클릭한다. “실행”을 클릭한다. “ex05”을 입력한다. “저장”를 클릭한다.
