1. 문제의 유형
   • 등온해석
   • 냉간
   • 1단 평면변형 공정
2. 소재 조건
   • DP780
   • 판재
   • 소재의 단면 크기: 162.0 mm × 1.4 mm
   • 소재의 초기온도 : 상온
3. 금형의 조건
   • 금형형상 : 그림 참조
   • 마찰조건 : Cold_Well_lubrication_Hybrid
   • 금형의 속도 : 등속
     • 상형, 바인더: -1.0 mm/s
     • 하형: 0.0 mm/s
     • 스프링: k=0.1 N/mm, F=49 N, S=0.2 mm

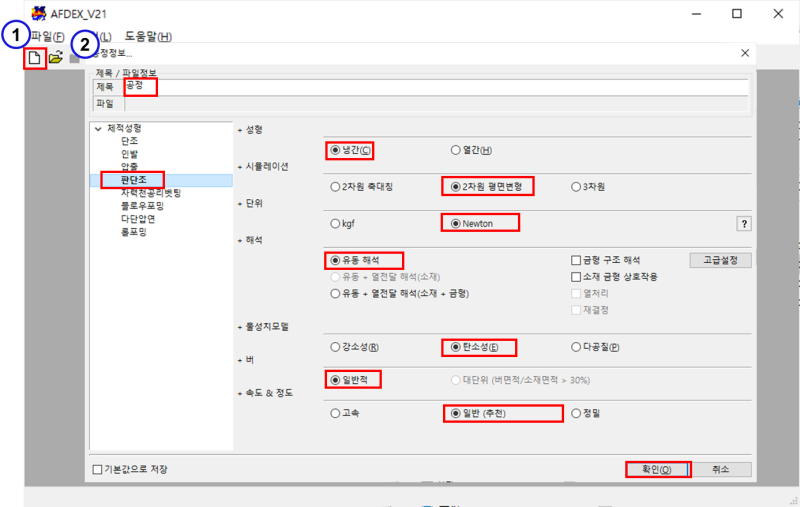

1. AFDEX를 실행 후, “새로 만들기”를 클릭한다.
2. 제목(공정), 체적성형(판단조), 성형(냉간), 시뮬레이션(2차원 평면변형), 단위(Newton), 해석(유동 해석), 물성치모델(탄소성), 버(일반적), 속도 & 정도(일반)을 설정 후 “확인＂를 클릭한다.

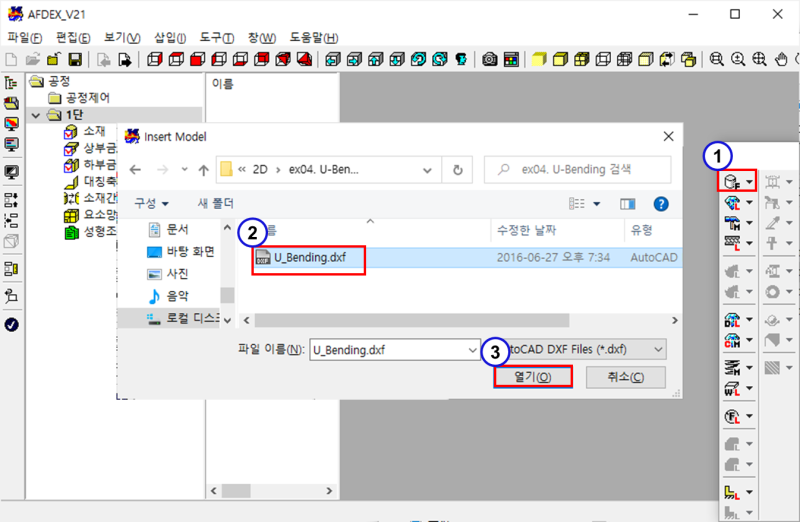

1. 도구상자에서 “Model: From File”을 클릭한다.
2. \edu\AFDEX_Example\2D\ex04. U-Bending\U_Bending.dxf 파일을 선택한다.
3. “열기”를 클릭한다.

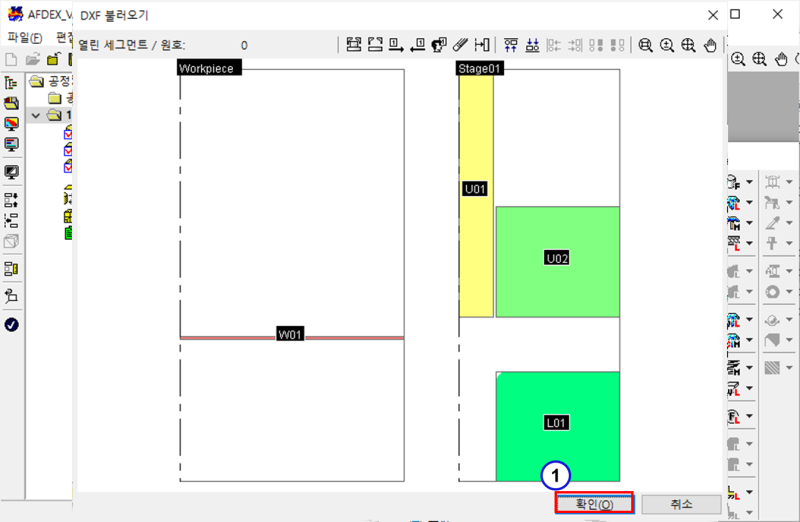

1. “OK”를 클릭한다.

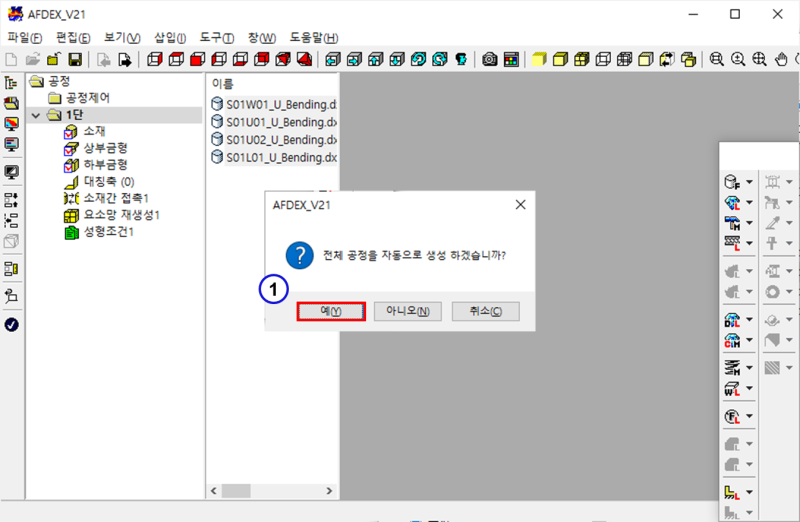

1. 자동적으로 금형과 소재의 형상정보를 프로젝트 윈도우에 넣을 것인지 묻는 창이 나타난다.
2. 예“를 클릭한다.

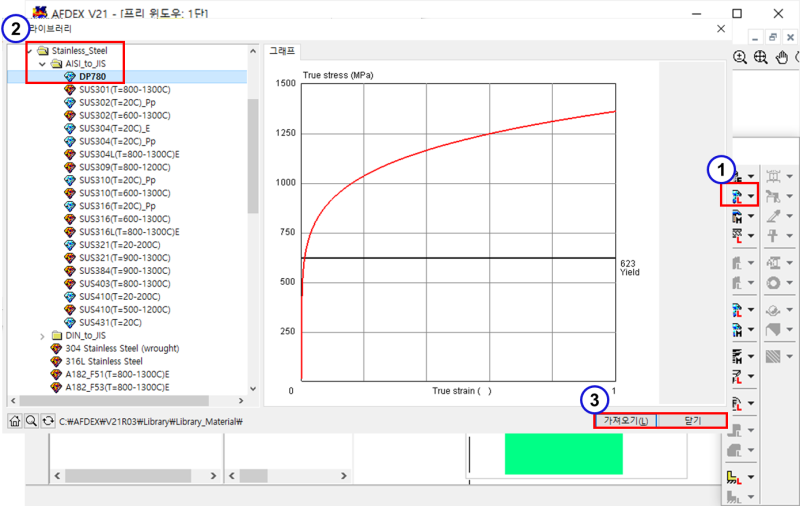

1. 도구상자에서 “재료 물성치: 라이브러리에서 가져오기”를 클릭한다.
2. “Stainless_Steel →AISI_to_JIS → DP780”을 선택한다.
3. “가져오기”를 클릭한 후, “닫기”를 클릭한다.

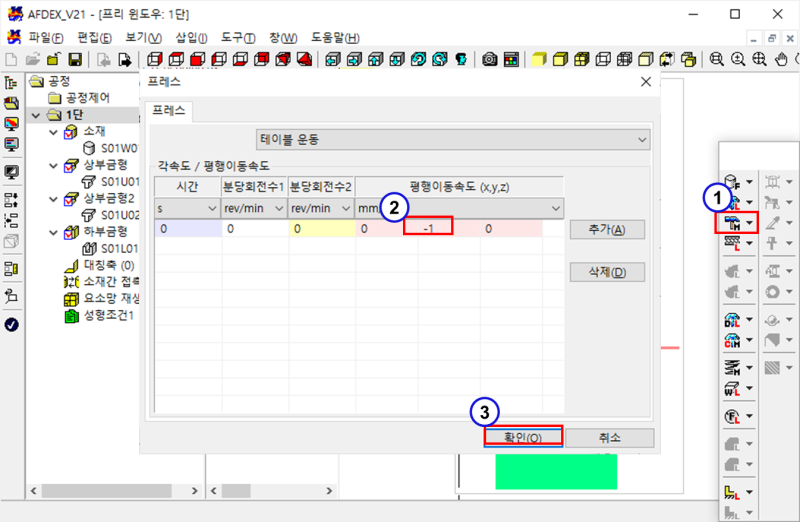

도구상자에서 “프레스: 사용자 입력”을 클릭한다. Y방향으로 속도 “-1”을 입력한다. “확인”을 클릭한다.

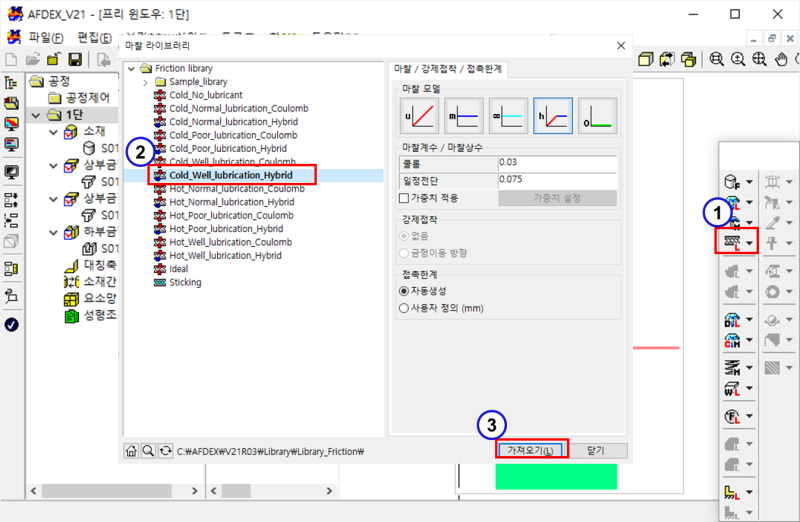

1. 도구상자에서 “마찰: 라이브러리에서 가져오기”를 클릭한다.
2. “Cold_Well_lubrication_Hybrid”를 선택한다.
3. “가져오기”를 클릭한다.

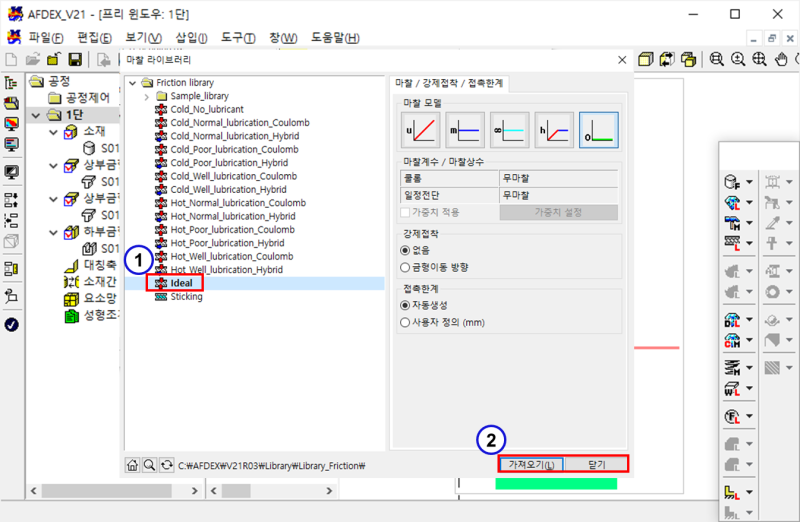

1. “Ideal”을 선택한다.
2. “가져오기”를 클릭한 후, “닫기”를 클릭한다.

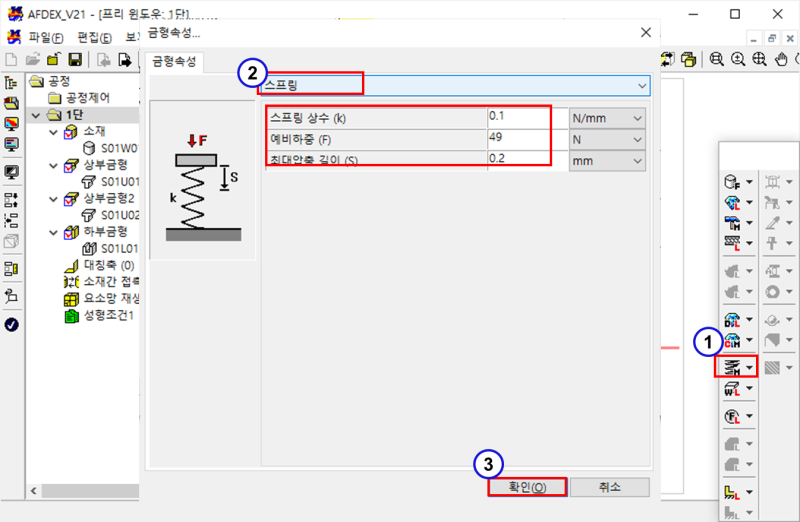

1. 도구상자에서 “금형속성: 사용자 입력”을 클릭한다.
2. “스프링”을 선택한다. 위와 같은 값을 입력한다.
3. “확인“를 클릭한다.

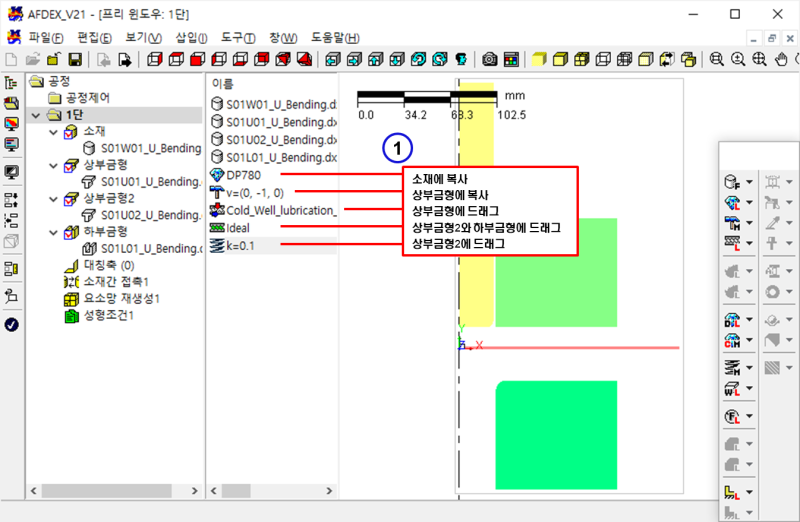

1. 물성/속도/마찰 정보를 우클릭하여 각각 프로젝트 윈도우에 넣는다.

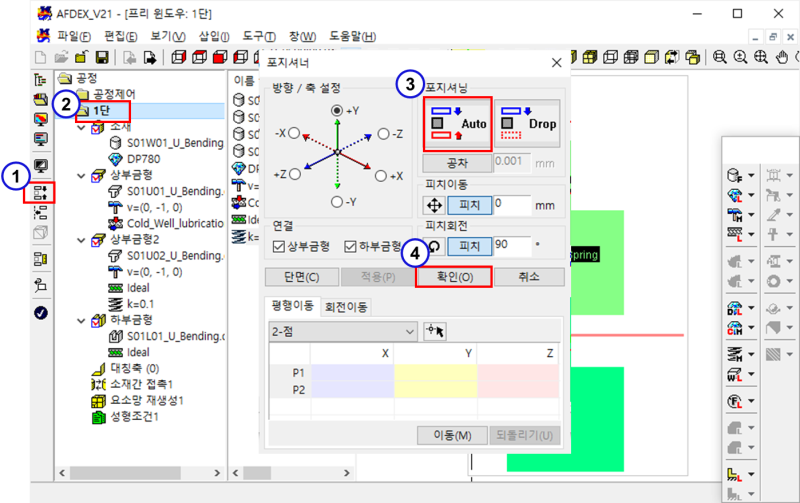

1. “포지셔너”를 클릭한다.
2. “1단”을 더블 클릭한다.
3. “Auto”를 클릭한다.
4. “확인”을 클릭한다.

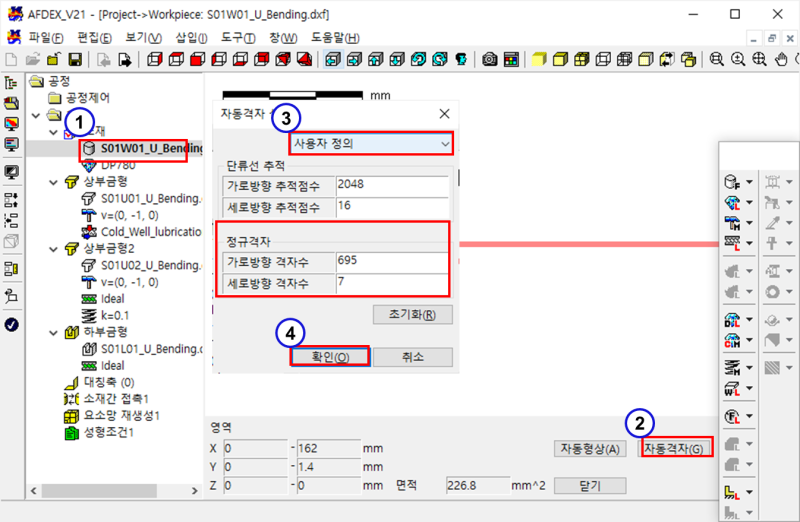

1. “S01W01_U_Bending.dxf”를 더블 클릭한다.
2. “AutoGrid를 클릭한다.
3. 창이 나타나면, “User Defined”를 선택한 후, 위와 같은 값을 입력한다.
4. “OK”를 클릭한다.

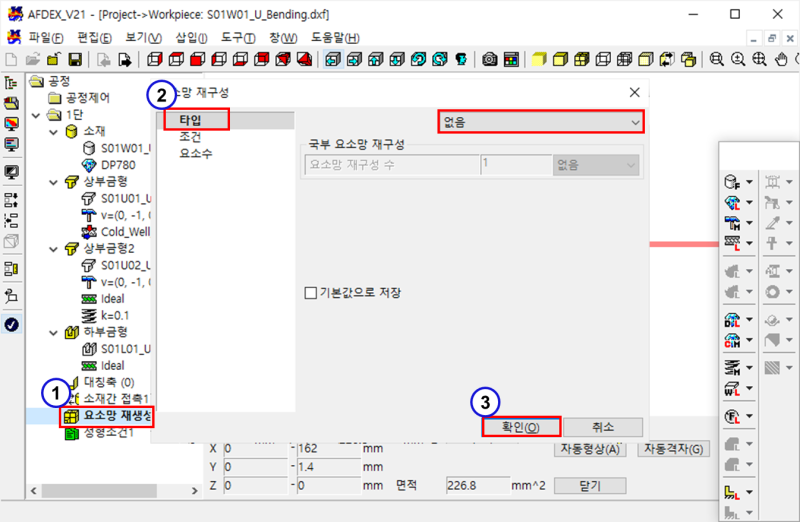

1. “요소망 재생성1”을 더블 클릭한다.
2. 타입을 클릭하고, “없음”을 선택한다.
3. “확인”를 클릭한다.

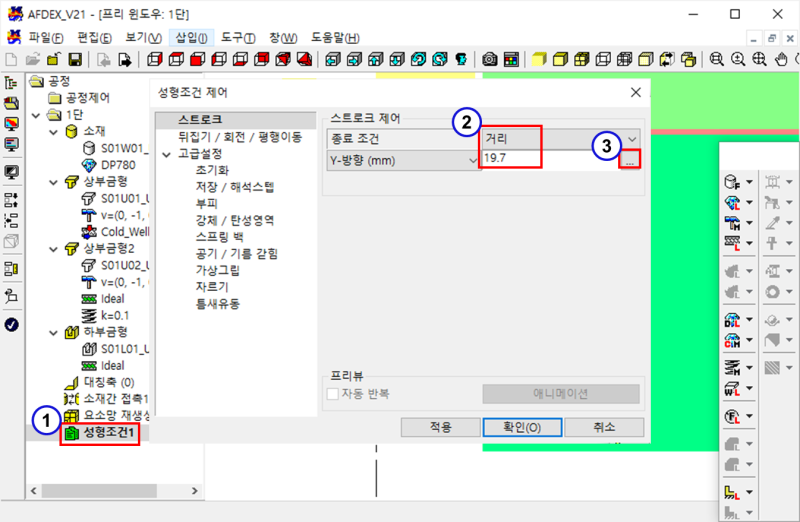

1. ＂성형조건1＂을 더블 클릭한다.
2. 종료조건에 “거리”를 선택한 후, “19.7”을 입력한다.
3. “…”를 클릭한다.

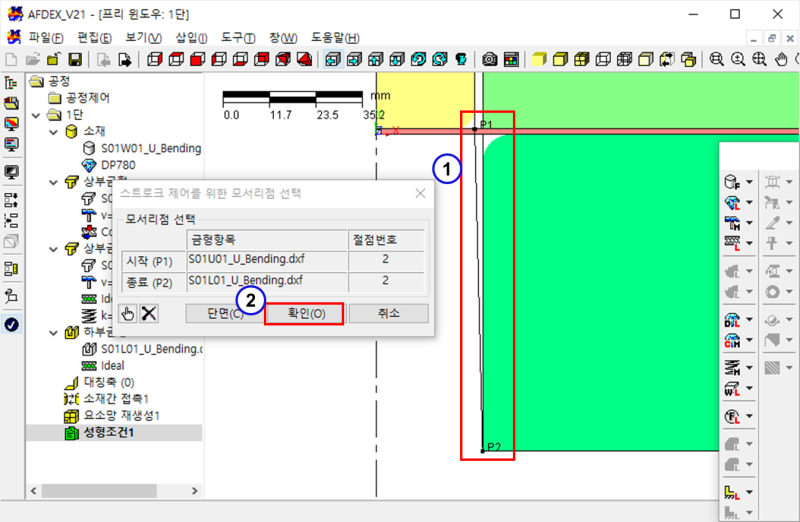

1. P1과 P2를 선택한다.
2. “OK”를 클릭한다.

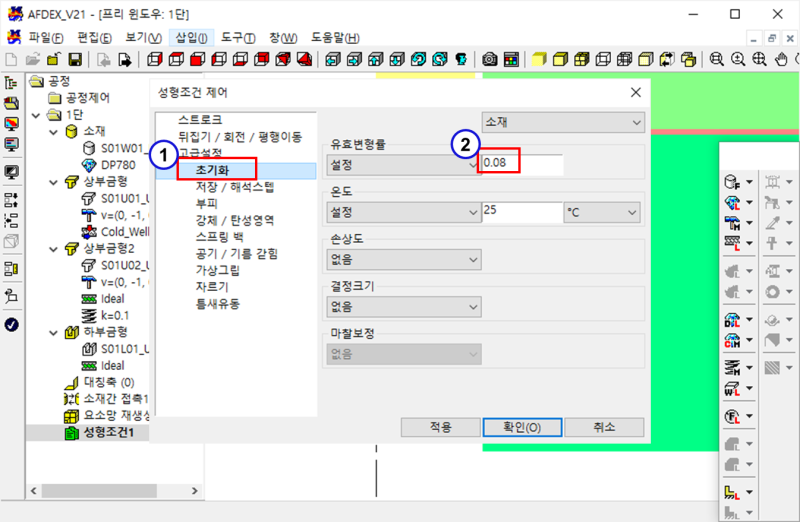

1. “초기화”을 클릭한다.
2. 유효변형률에 “0.08”을 입력한다.

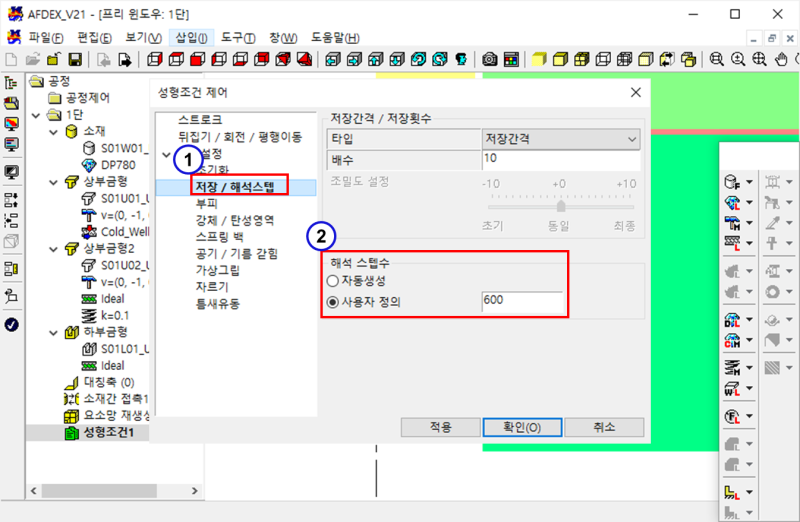

1. 저장/해석스텝을 클릭한다.
2. 해석스텝수의 사용자 정의를 선택한 후, “600”을 입력한다.

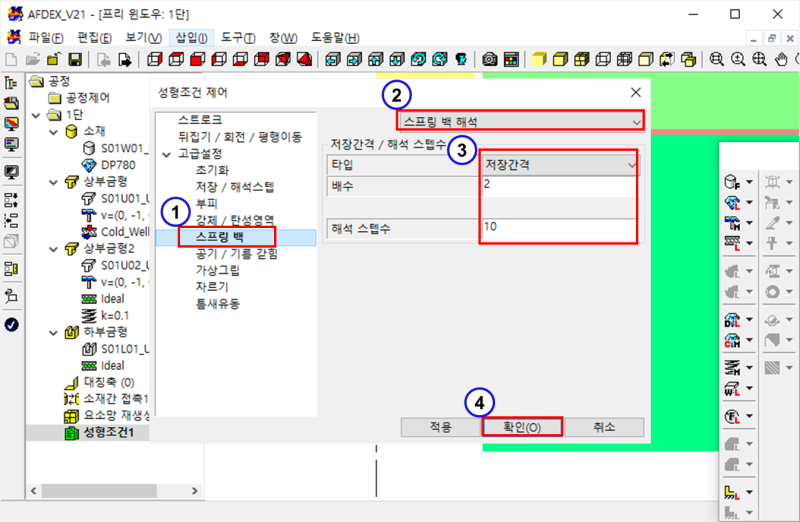

1. “스프링 백”을 클릭한다.
2. “스프링 백 해석”을 선택한다.
3. 위와 같은 값을 입력한다.
4. ＂확인”을 클릭한다.

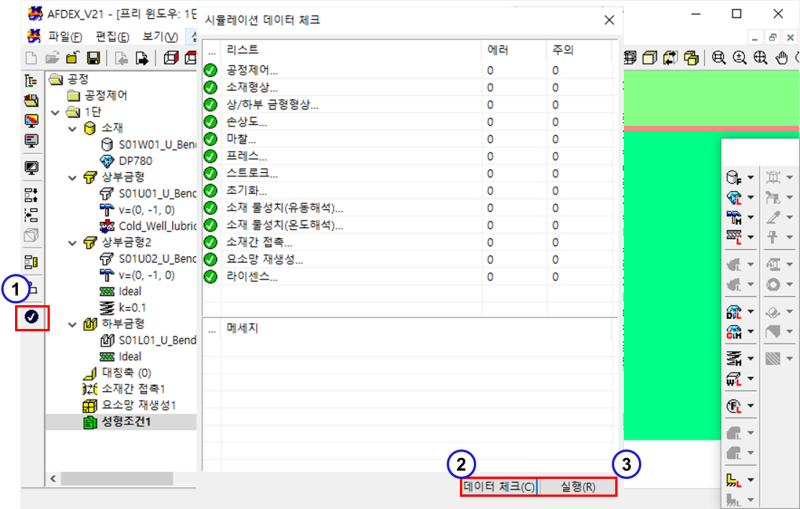

1. 왼쪽 Toolbar에서 “데이터 체크/해석 실행”을 클릭한다.
2. “체크”를 클릭한다.
3. “실행”을 클릭한다.

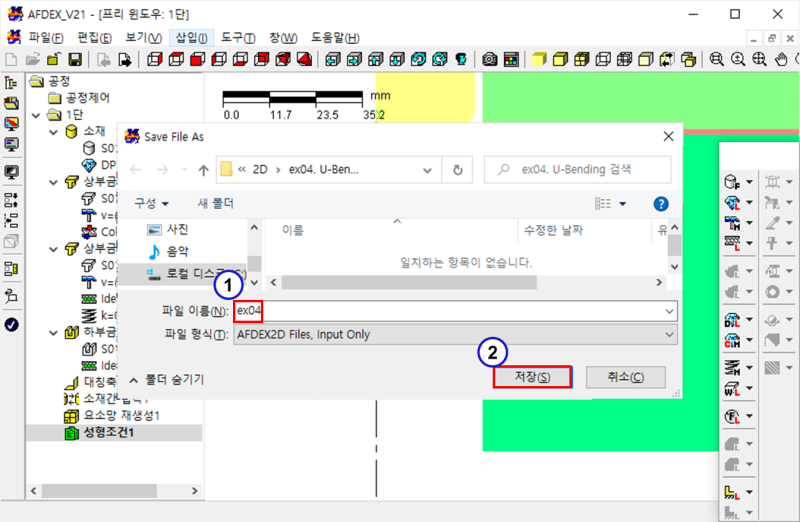

1. “ex04”을 입력한다.
2. “저장“을 클릭한다.
