Ex03. 금형의 탄성변형 및 열간단조공정 해석
문제의 정의
- 문제의 유형
- 등온해석
- 열간
- 3단
- 금형의 탄성변형고려해석
- 소재 조건
- AISI1020(T=600-1300ºC)
- 원형단면 봉재 절단 소재
- 소재의 단면 크기 : 30.0mm × 90.7mm
- 소재의 초기온도 : 1200°C
- 금형의 조건
- 금형형상 : 그림 참조
- 마찰: Hot_Normal_lubrication_Hybrid
- 금형의 속도 : HDP-1600

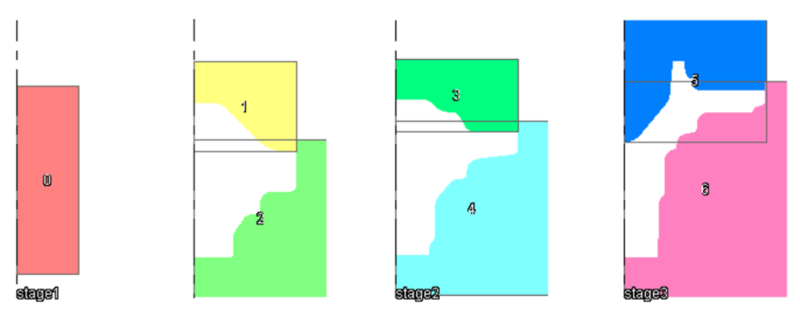

- 공정도
문제 정보 입력

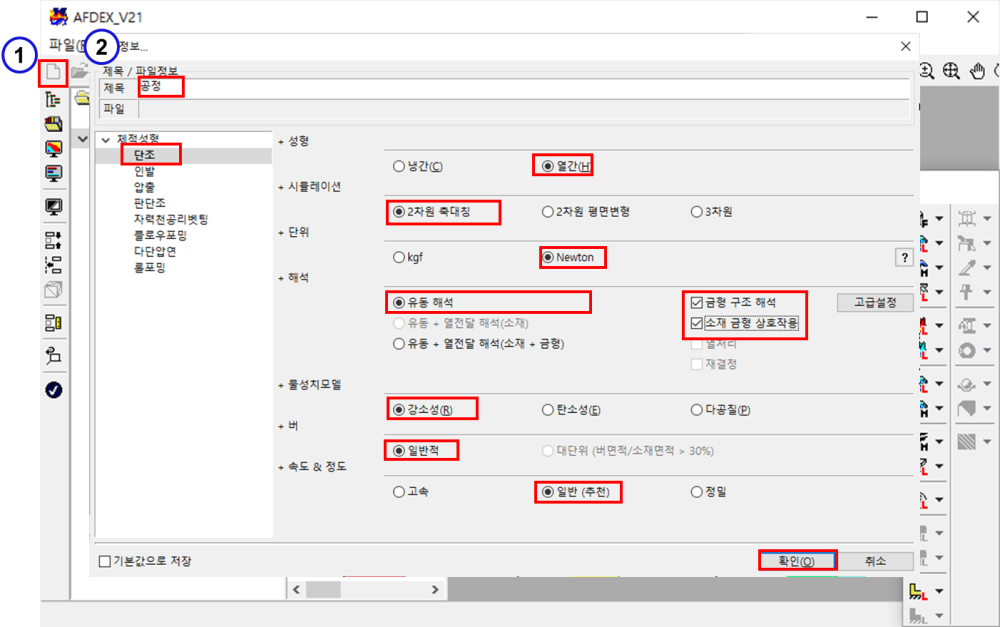

- AFDEX를 실행 후, “새로 만들기”를 클릭한다.
- 제목(공정), 체적성형(단조), 성형(열간), 시뮬레이션(2차원 축대칭), 단위(Newton), 해석(유동 해석, 금형구조해석, 소재 금형 상호작용), 물성치모델(강소성), 버(일반적), 속도 & 정도(일반)을 설정 후 “확인“를 클릭한다.

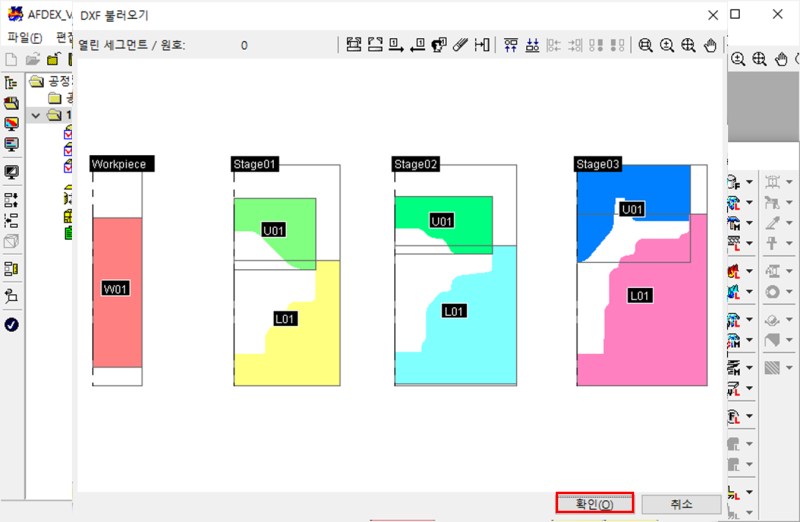

소재/금형 형상정보 불러오기
- 도구상자에서 “모델: 파일에서 가져오기”을 클릭한다.
- \AFDEX_Example\2D\ex03. Hub\process.dxf 파일을 선택한다.
- “열기”을 클릭한다.
- “확인”를 클릭한다.

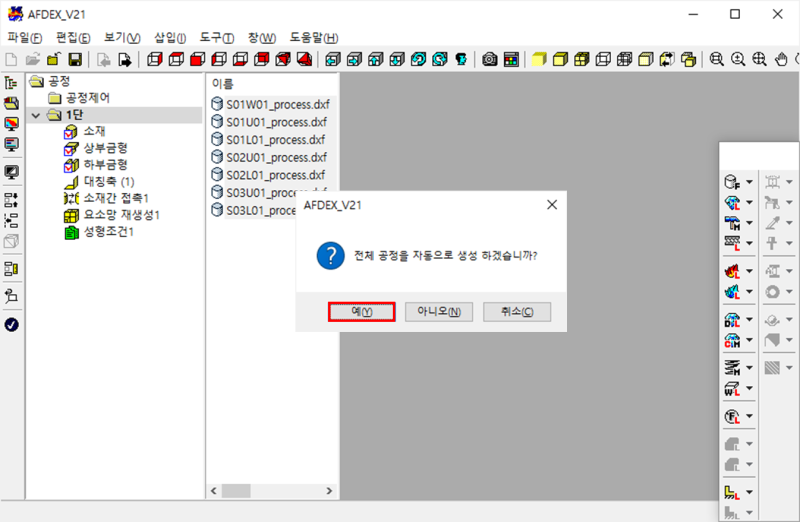

- 자동적으로 금형과 소재의 형상정보를 Project explorer window에 넣을 것인지 묻는 창이 나타난다.
- 예를 클릭한다.

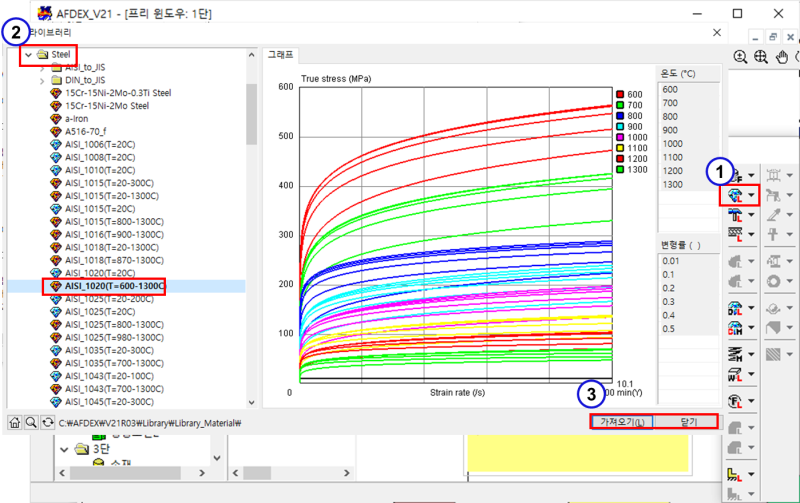

소재의 물성치 입력
- 도구상자에서 “재료물성치: 라이브러리에서 가져오기”를 클릭한다.
- “Steel → AISI1020(T=600-1300C)“를 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

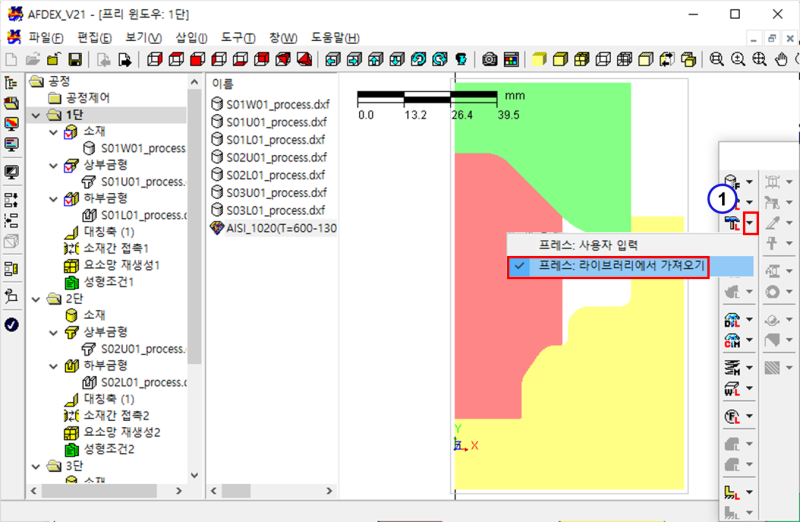

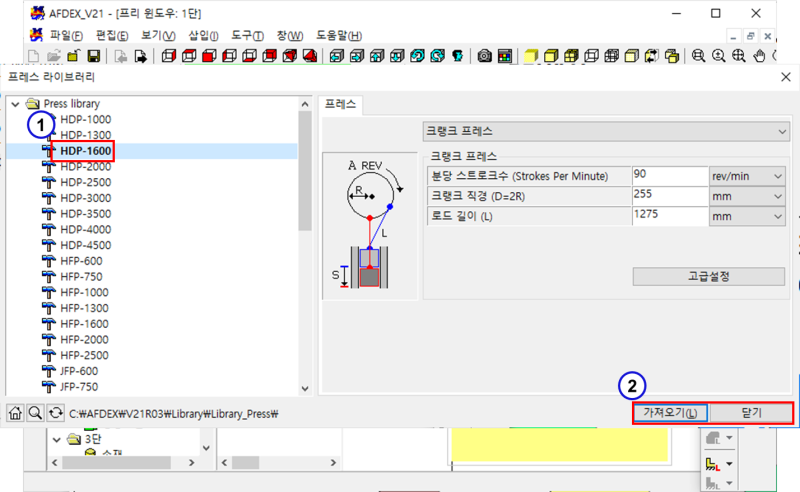

속도 정보 입력
- 도구상자에서 “프레스: 라이브러리에서 가져오기”를 클릭한다.
- “HDP-1600”을 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

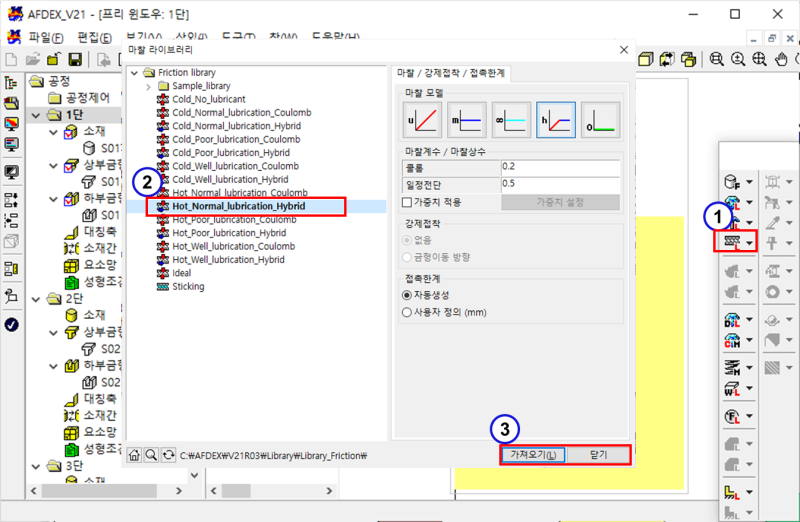

마찰 정보 입력
- 도구상자에서 “마찰: 라이브러리에서 가져오기를 클릭한다.
- “Hot_Normal_lubrication_Hybrid”를 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

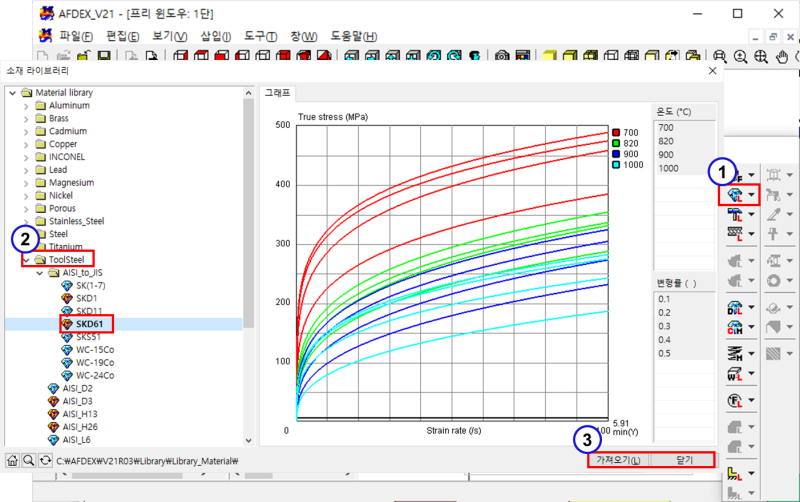

금형 물성치 정보 입력
- 도구상자에서 “재료 물성치: 라이브러리에서 가져오기”를 클릭한다.
- “ToolSteel → AISI_to_JIS → SKD61”을 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

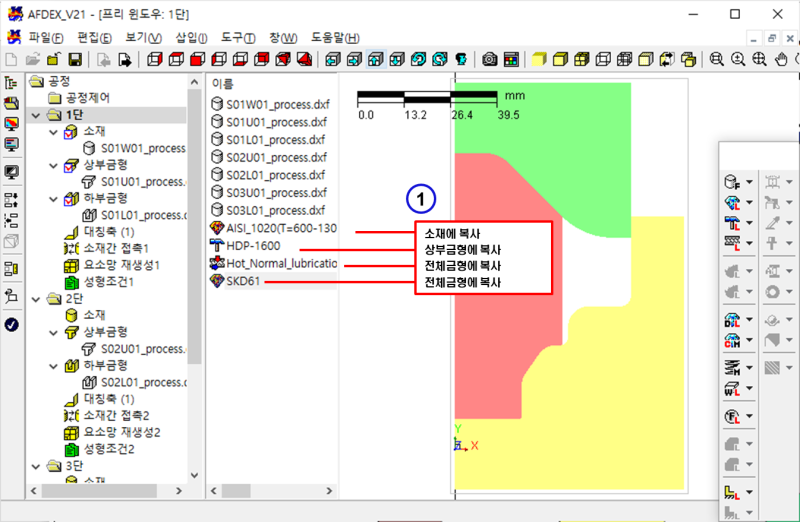

설정된 조건 적용
- 물성/속도/마찰/열 정보를 우클릭하여 각각 프로젝트 윈도우에 넣는다.

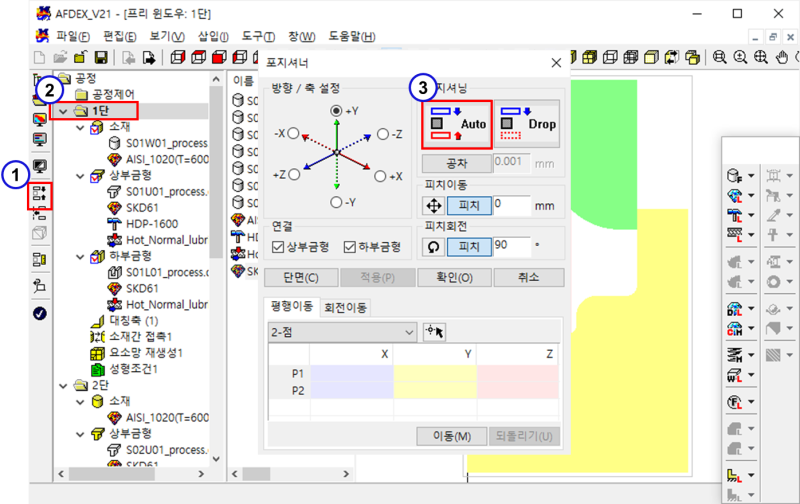

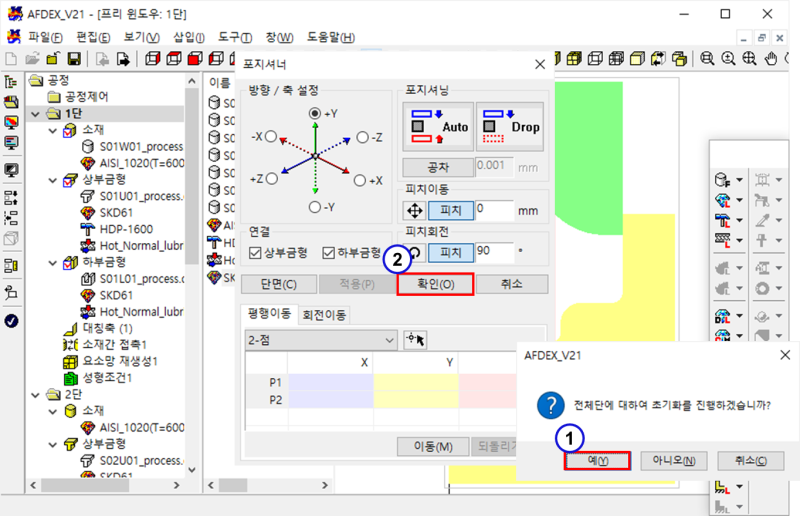

금형 위치 초기화
- “포지셔너”를 클릭한다.
- “1단”을 더블 클릭한다.
- “Auto”를 클릭한다.
- 전체 단에 대하여 초기화를 실시할지 묻는 창이 나타난다. “예”를 클릭한다.
- “확인”를 클릭한다.
초기온도 설정
1단
- “성형조건1”을 더블클릭한다.
- “초기화”를 클릭한다.
- 온도에서 “1200”을 입력한다.
- “확인”을 클릭한다.

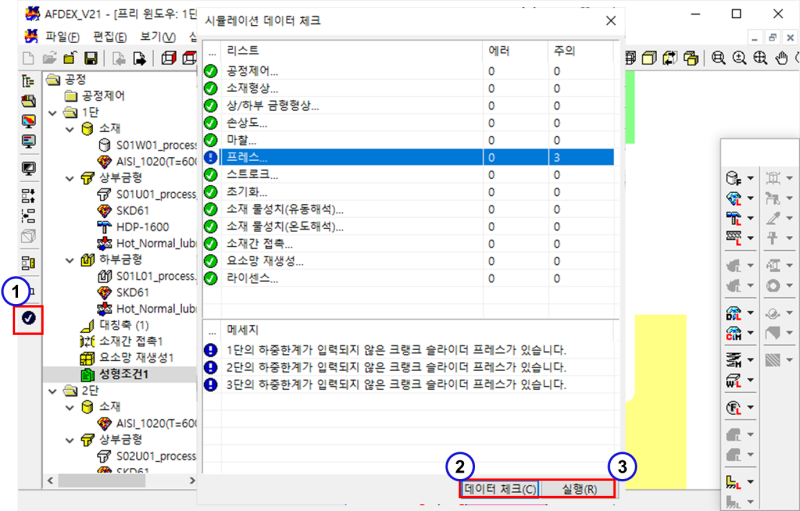

해석조건 체크
- 왼쪽 Toolbar에서 “데이터 체크/ 해석 실행”를 클릭한다.
- “데이터 체크”를 클릭한다.
- “실행”을 클릭한다.

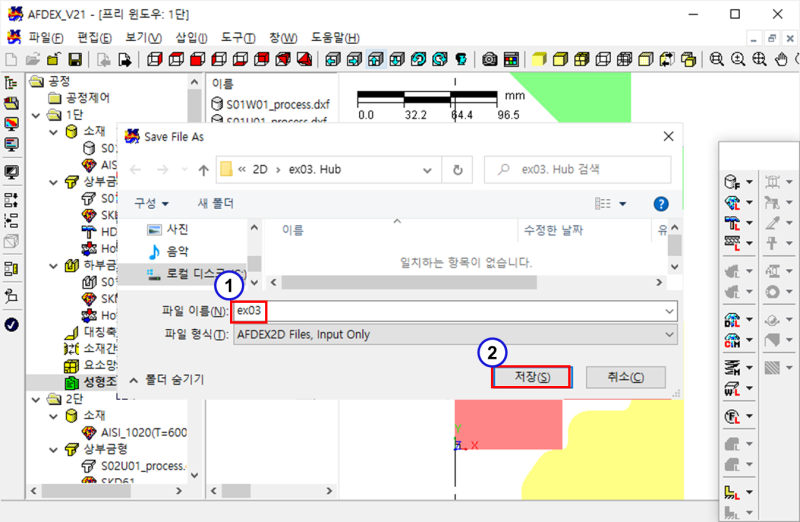

해석조건 저장 및 해석 실행
- “ex03”을 입력한다.
- “저장”를 클릭한다.
