Ex02. 열간단조 비등온 공정 해석
문제의 정의
- 문제의 유형
- 비등온해석
- 열간
- 3단
- 소재 조건
- AISI1020(T=600-1300ºC)
- 원형단면 봉재 절단 소재
- 소재의 단면 크기 : 25.0mm × 118.0mm
- 소재의 초기온도 : 1200ºC
- 금형의 조건
- 금형형상 : 그림 참조
- 마찰: Hot_Normal_lubrication_Hybrid
- 금형의 속도 : JFP-600
- 공정도

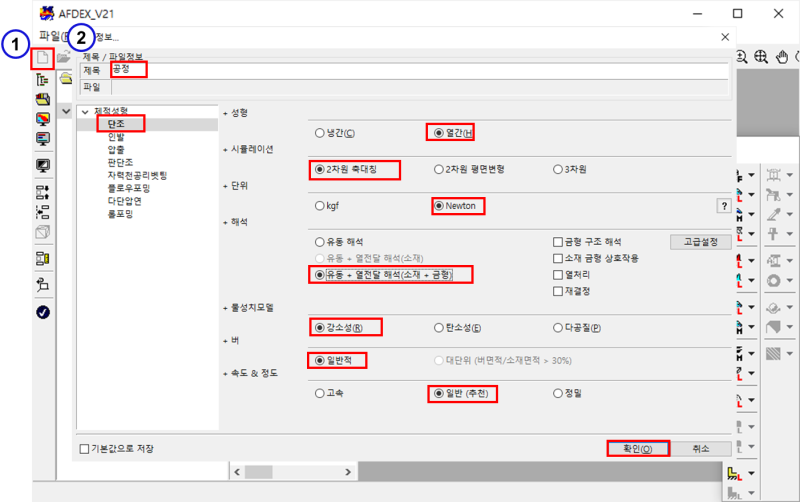

문제 정보 입력
- AFDEX를 실행 후, “새로 만들기”를 클릭한다.
- 제목(공정), 체적성형(단조), 성형(열간), 시뮬레이션(2차원 축대칭), 단위(Newton), 해석(유동 + 열전달 해석(소재+금형)), 물성치모델(강소성), 버(일반적), 속도 & 정도(일반)을 설정 후 “확인“를 클릭한다.

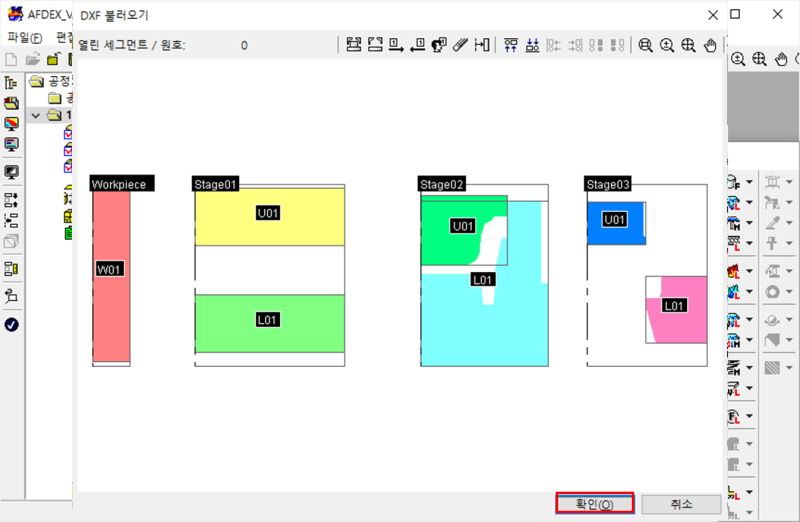

소재/금형 형상정보 불러오기
- 도구상자에서 “모델: 파일에서 가져오기”을 클릭한다.
- \AFDEX_Example\2D\ex02. Non-Isothermal\process.dxf 파일을 선택한다.
- “열기”을 클릭한다.
- “확인”를 클릭한다.

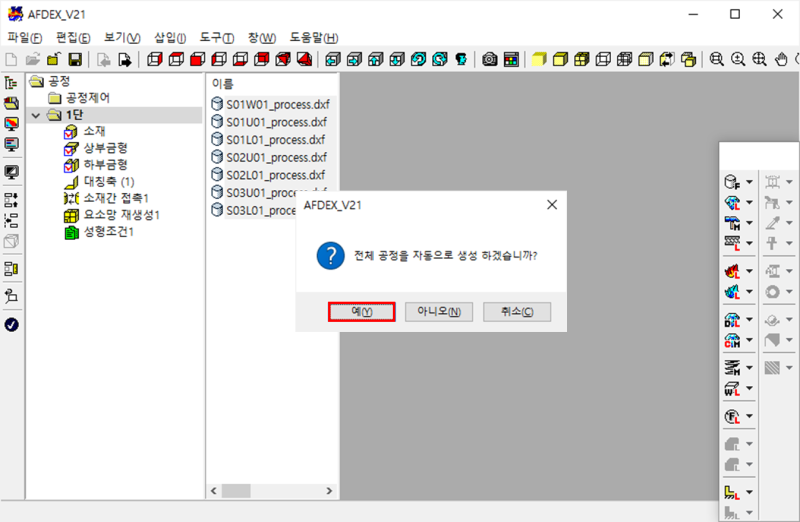

- 자동적으로 금형과 소재의 형상정보를 Project explorer window에 넣을 것인지 묻는 창이 나타난다. 예를 클릭한다.

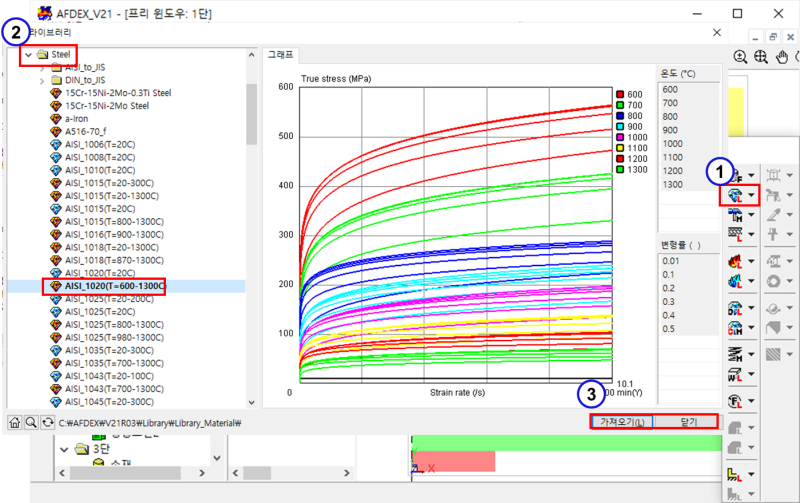

소재의 물성치 입력
- 도구상자에서 “재료물성치: 라이브러리에서 가져오기”를 클릭한다.
- “Steel → AISI1020(T=600-1300C)“를 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

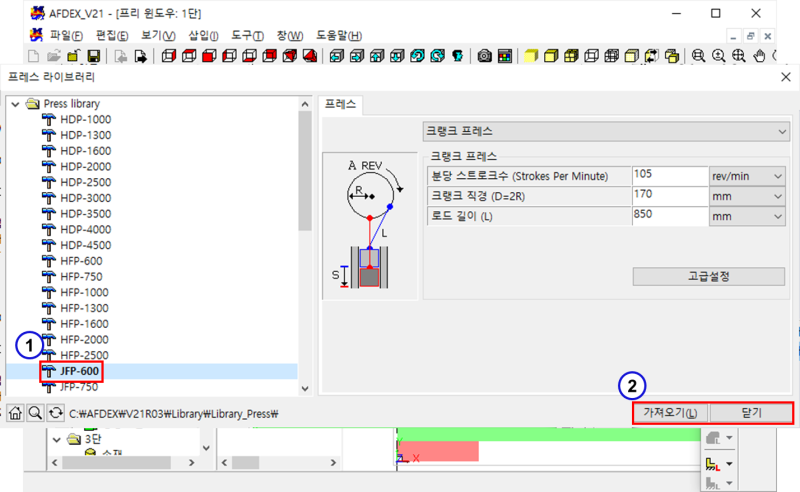

속도 정보 입력
- 도구상자에서 “프레스: 라이브러리에서 가져오기”를 클릭한다.
- “JFP-600”을 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

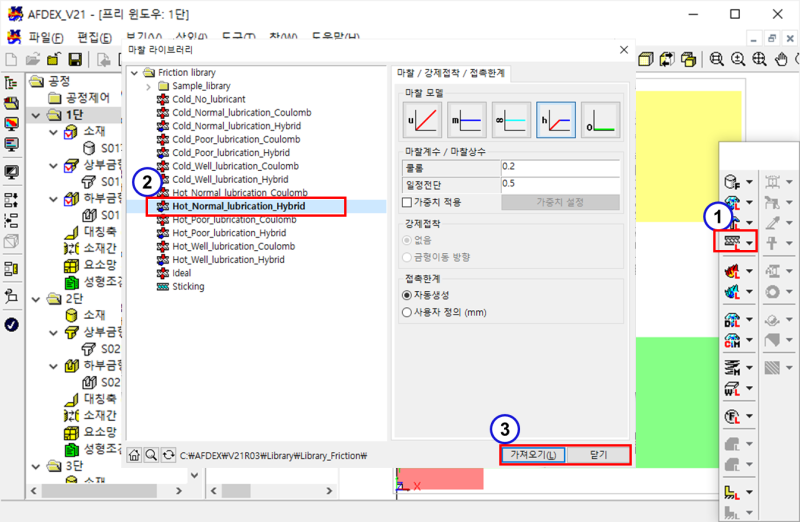

마찰 정보 입력
- 도구상자에서 “마찰: 라이브러리에서 가져오기를 클릭한다.
- “Hot_Normal_lubrication_Hybrid”를 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

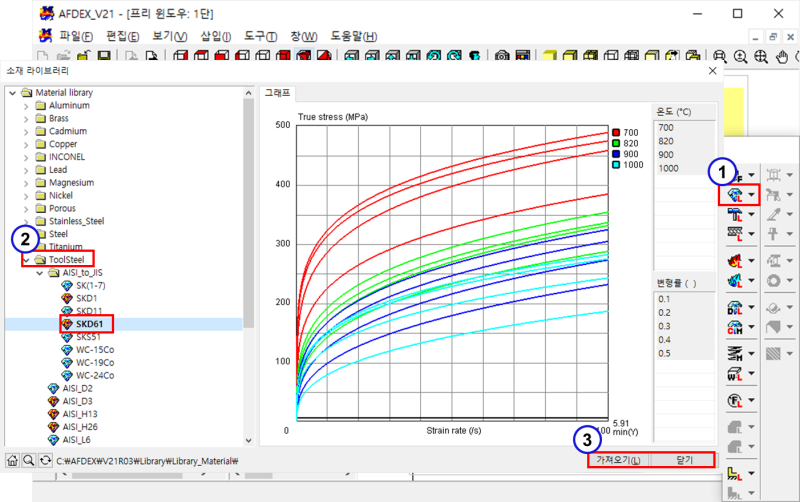

금형 물성치 정보 입력
- 도구상자에서 “재료 물성치: 라이브러리에서 가져오기”를 클릭한다.
- “ToolSteel → AISI_to_JIS → SKD61”을 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.

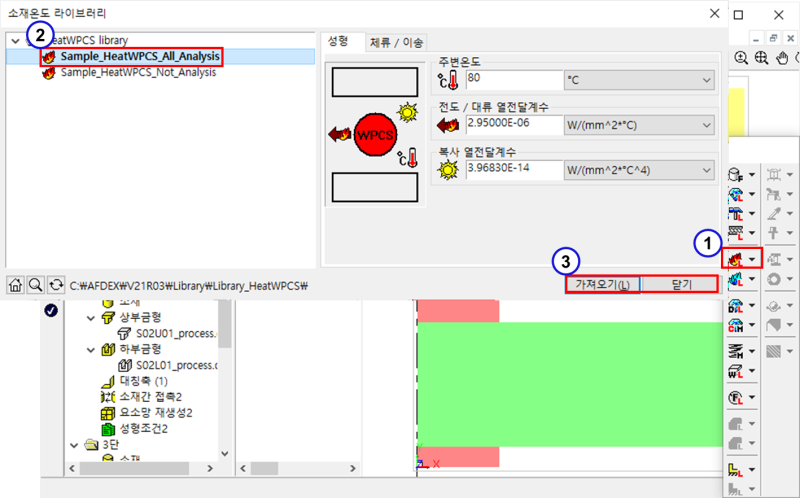

소재 열정보 입력
- 도구상자에서 “열 → 소재: 라이브러리에서 가져오기”를 클릭한다.
- “Sample_HeatWPCS_ALL_Analysis”를 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.
금형 열정보 입력
- 도구상자에서 “열 → 금형: 라이브러리에서 가져오기”를 클릭한다.
- Sample_HeatDIES를 선택한다.
- “가져오기”를 클릭한 후, “닫기”를 클릭한다.
설정된 조건 적용
- 물성/속도/마찰/열 정보를 우클릭하여 각각 프로젝트 윈도우에 넣는다.

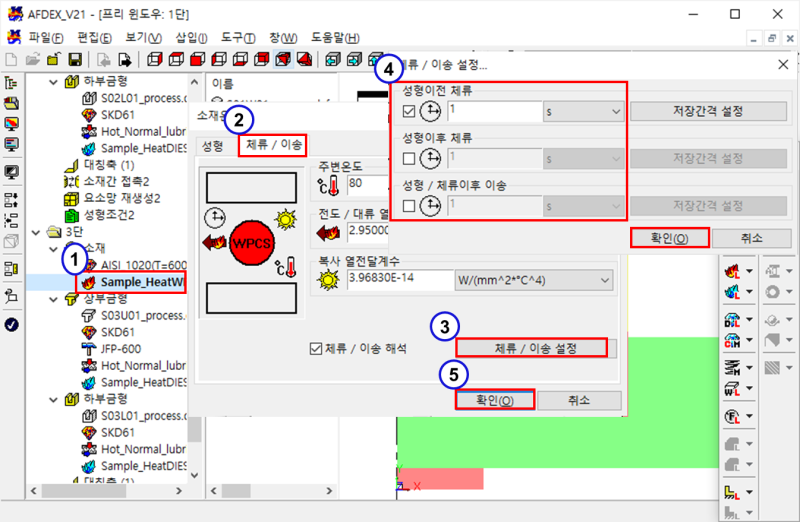

온도해석 정보 수정 (3단)
- 3단의 Workpiece에 있는 “Sample_HeaWPCS_All_Analysis”를 더블 클릭한다.
- “체류 / 이송” 탭을 클릭한다.
- “체류 / 이송 설정”을 클릭한다.
- 성형이후 체류, 성형 / 체류이후 이송을 체크 해제한다. “확인”를 클릭한다.
- “확인”를 클릭한다.

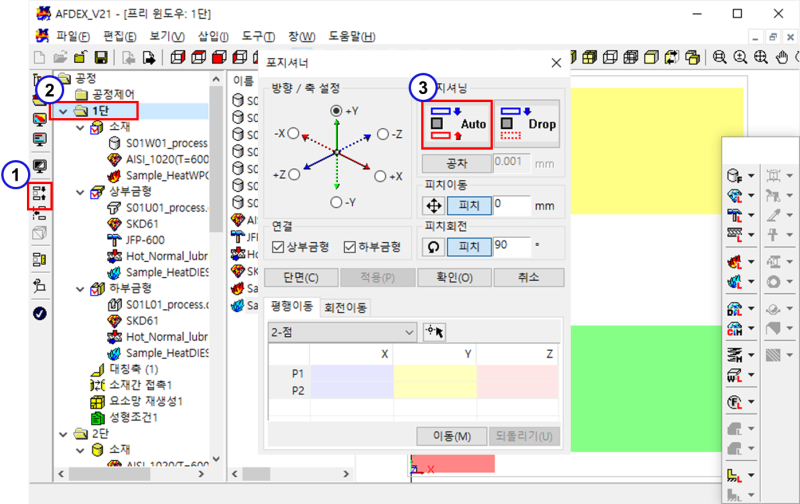

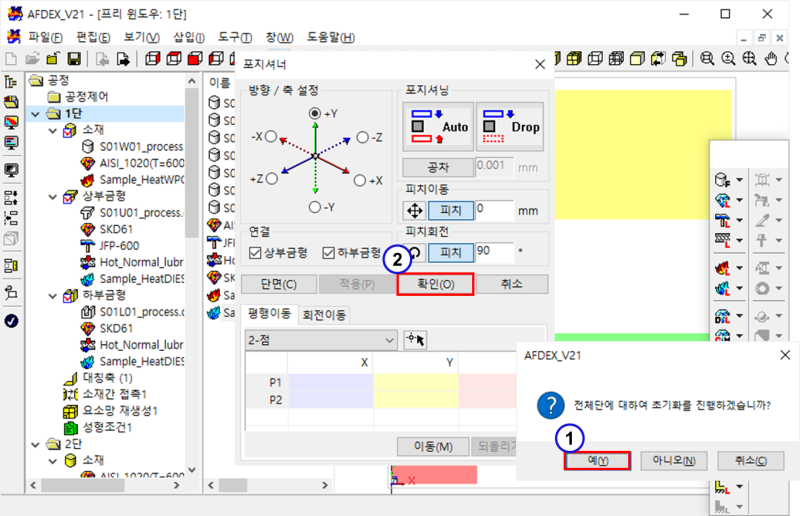

금형 위치 초기화
- “포지셔너”를 클릭한다.
- “1단”을 더블 클릭한다.
- “Auto”를 클릭한다.
- 전체 단에 대하여 초기화를 실시할지 묻는 창이 나타난다. “예”를 클릭한다.
- “확인”를 클릭한다.

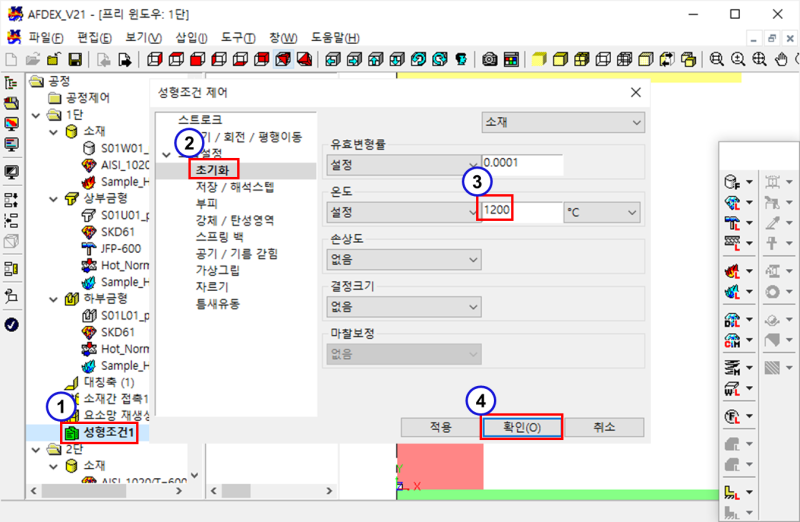

초기 온도 설정
1단
- “성형조건1”을 더블클릭한다.
- “초기화”를 클릭한다.
- 온도에서 “1200”을 입력한다.
- “확인”을 클릭한다.

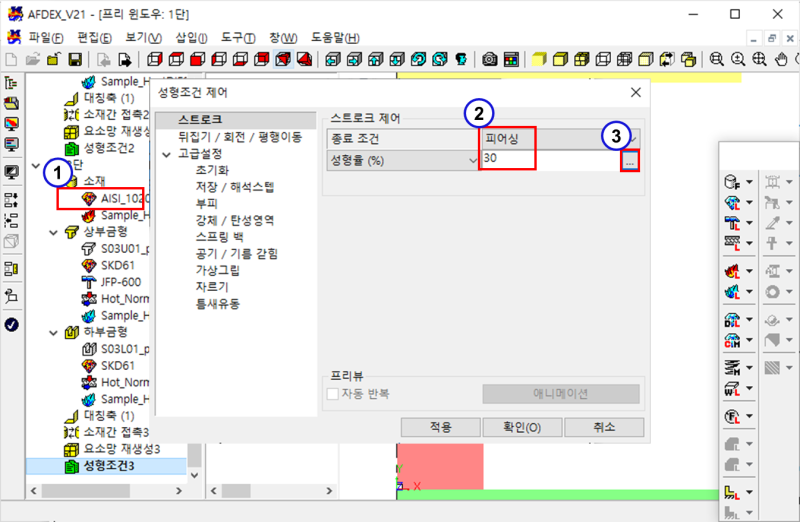

스트로크 입력
3단

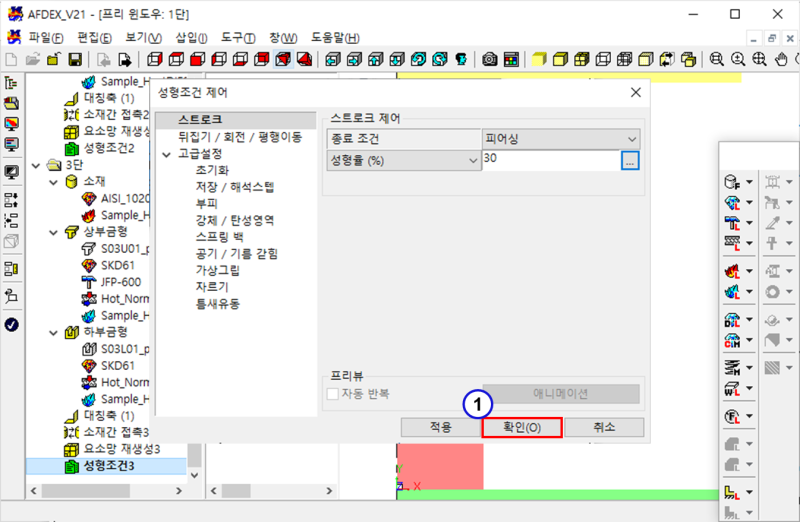

- “성형조건3”을 더블 클릭한다.
- 종료조건에 “피어싱”를 선택한 후, “30”을 입력한다.

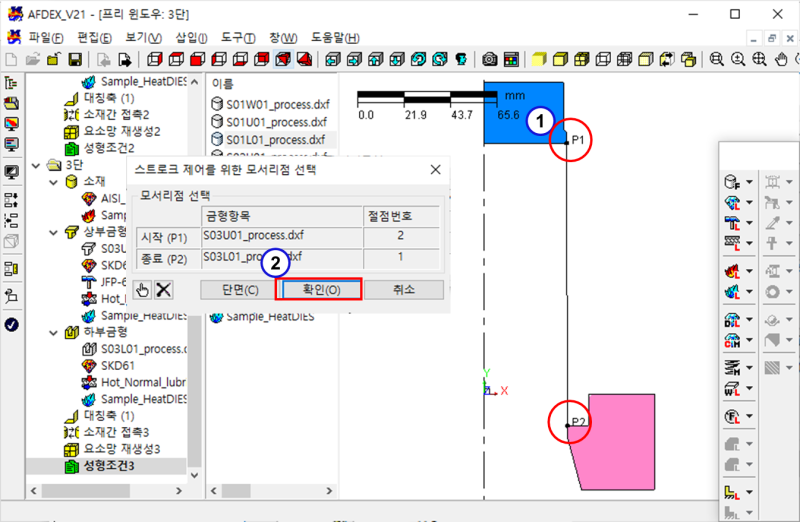

- “…”을 클릭한다.
- P1과 P2를 선택한다.
- “확인” 버튼을 클릭한다.
- “확인“을 클릭한다.

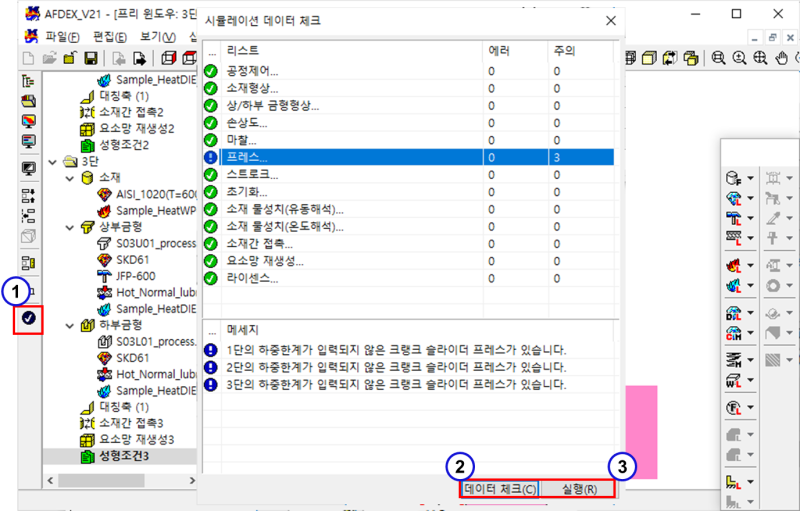

해석조건 체크
- 왼쪽 Toolbar에서 “데이터 체크/ 해석 실행”를 클릭한다.
- “데이터 체크”를 클릭한다.
- “실행”을 클릭한다.

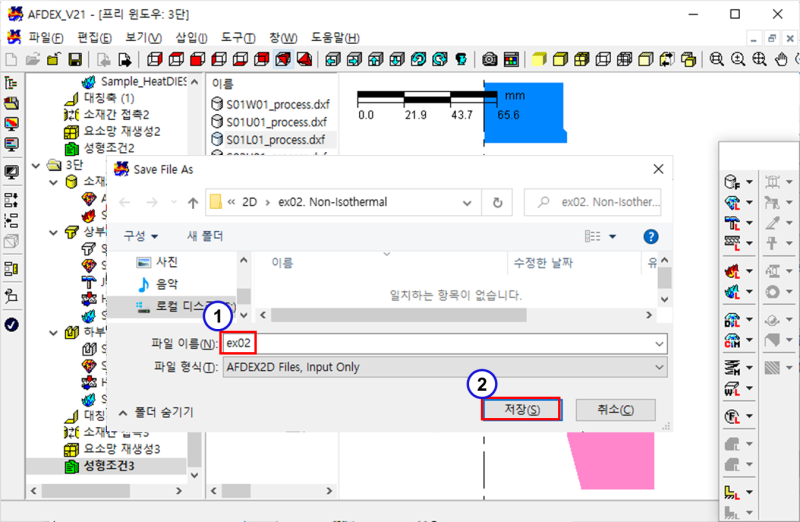

해석조건 저장 및 해석 실행
- “ex02”을 입력한다.
- “저장”를 클릭한다.
