1. 문제의 유형
   • 등온해석
   • 냉간
   • 5단
2. 소재 조건
   • AISI4140 (T=20C)
   • 원형단면 봉재 절단 소재
   • 소재의 단면 크기 : 7.85 mm × 79.0 mm
   • 소재의 초기온도 : 25ºC
3. 금형의 조건
   • 금형형상 : 그림 참조
   • 마찰: Cold_Well_lubrication_Hybrid
   • 금형 속도 : 등속 (상형 : -1.0 mm/s, 하형 : 0.0 mm/s)
4. 공정도

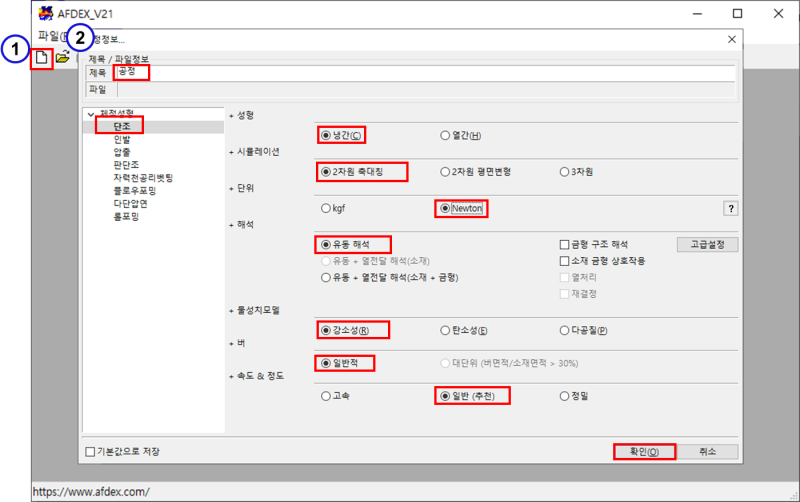

1. AFDEX를 실행 후, “새로 만들기”를 클릭한다.
2. 제목(공정), 체적성형(단조), 성형(Cold), 시뮬레이션(2차원 축대칭), 단위(Newton), 해석(유동 해석), 물성치모델(강소성), 버(일반적), 속도 & 정도(일반)을 설정 후 “확인”을 클릭한다.

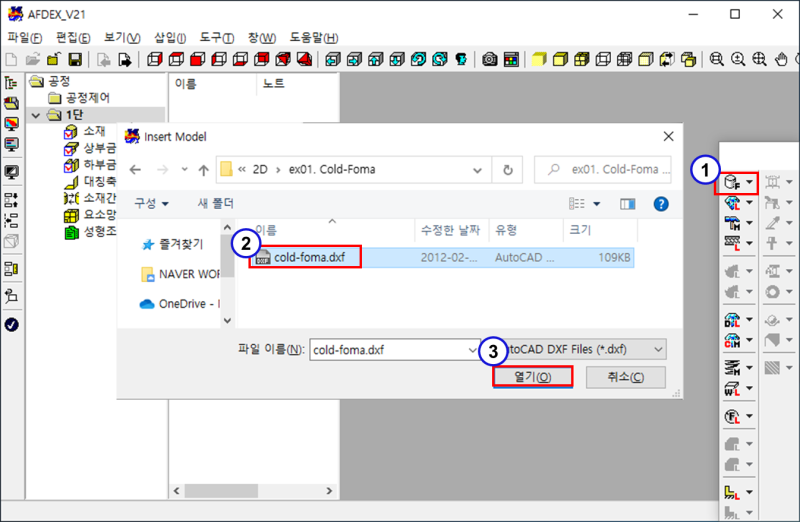

1. 도구상자에서 “모델: 파일에서 가져오기”를 클릭한다.
2. AFDEX_Example\2D\ex01. Cold-Foma \cold-foma.dxf 파일을 선택한다.
3. “열기”을 클릭한다.

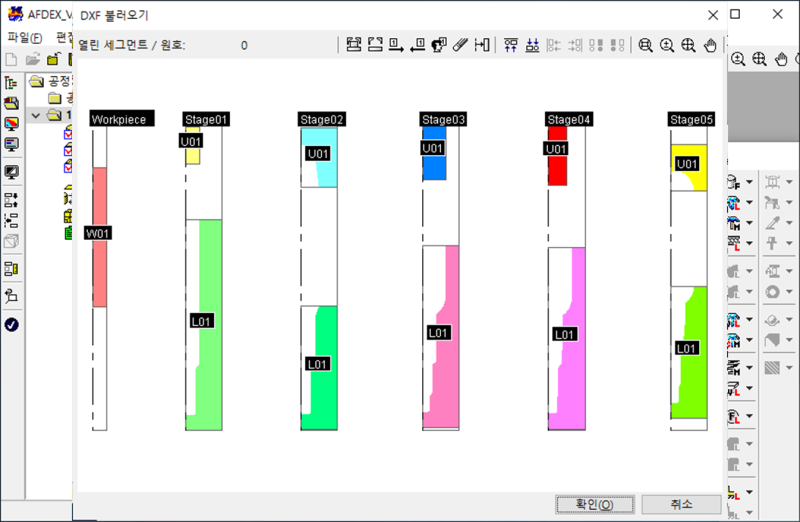

1. “확인“를 클릭한다.

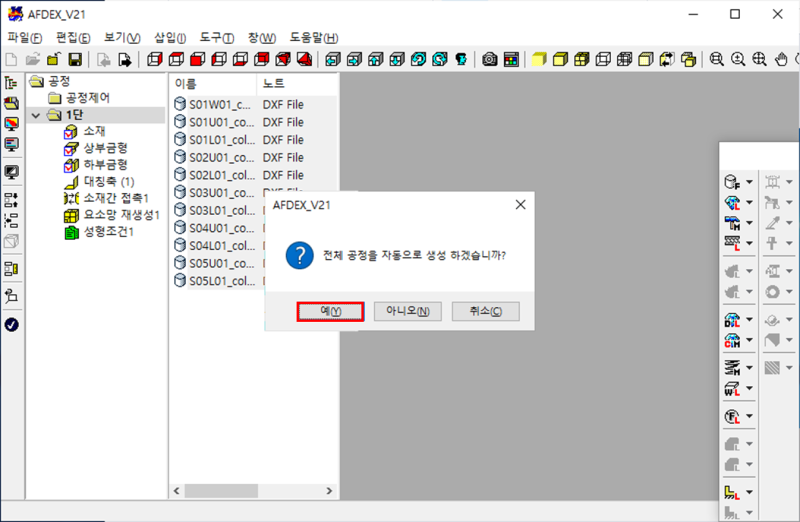

1. 자동적으로 금형과 소재의 형상정보를 Project explorer window에 넣을 것인지 묻는 창이 나타난다.
2. “예”를 클릭한다.

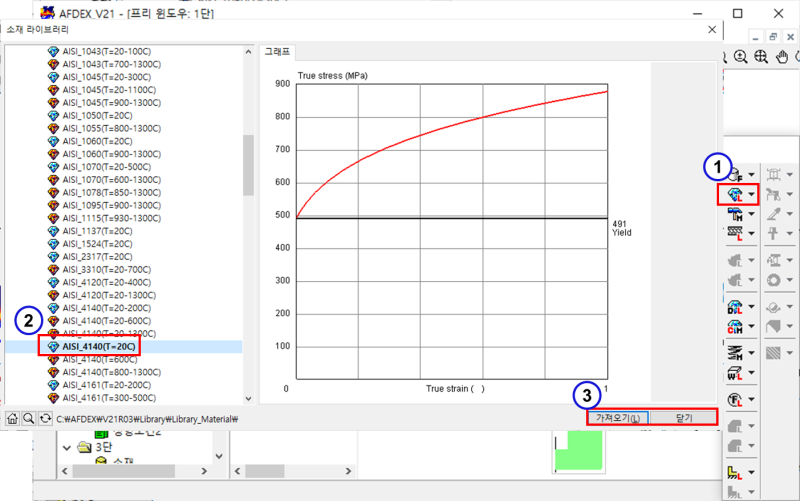

1. 도구상자에서 “Material: 라이브러리에서 가져오기”를 클릭한다.
2. “Steel → AISI4140(T=20C)“를 선택한다.
3. “가져오기”를 클릭한 후, “닫기”를 클릭한다.

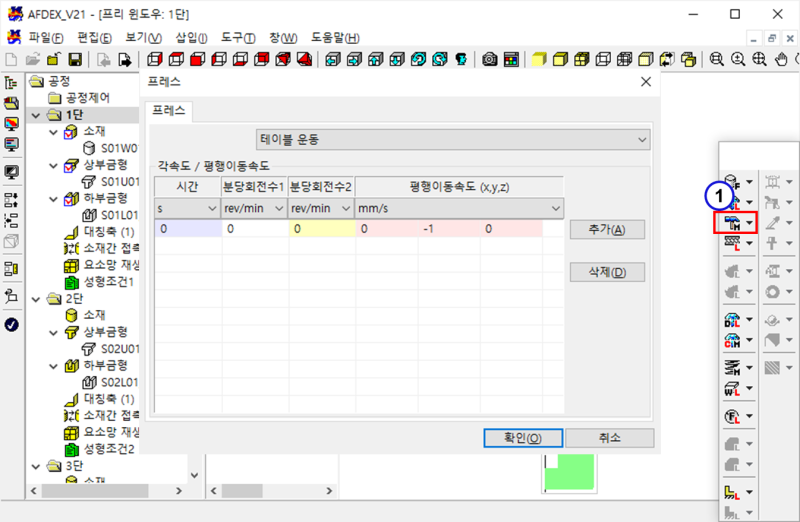

1. 도구상자에서 “프레스: 사용자 입력”을 클릭한다.
2. Y방향으로 속도 “-1.0”을 입력한다.
3. “확인”를 클릭한다.

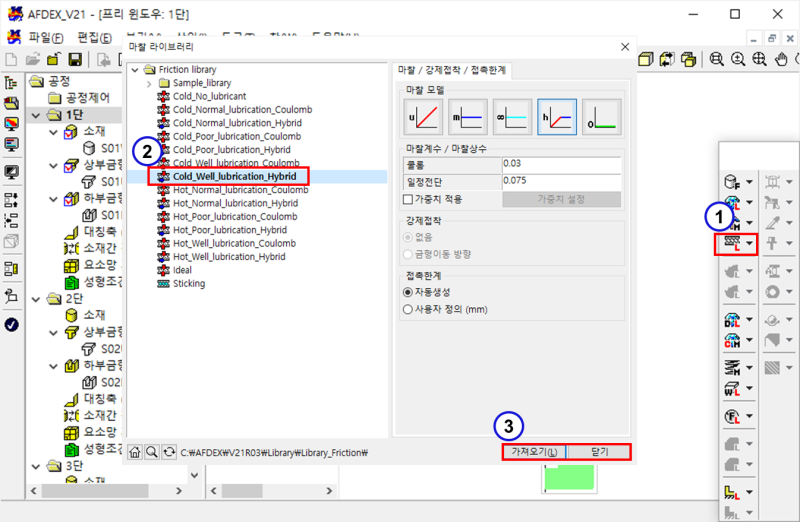

1. 도구상자에서 “마찰: 라이브러리에서 가져오기”를 클릭한다.
2. Cold_Well_lubrication_Hybrid를 선택한다.
3. “가져오기”를 클릭한 후, “닫기”를 클릭한다.

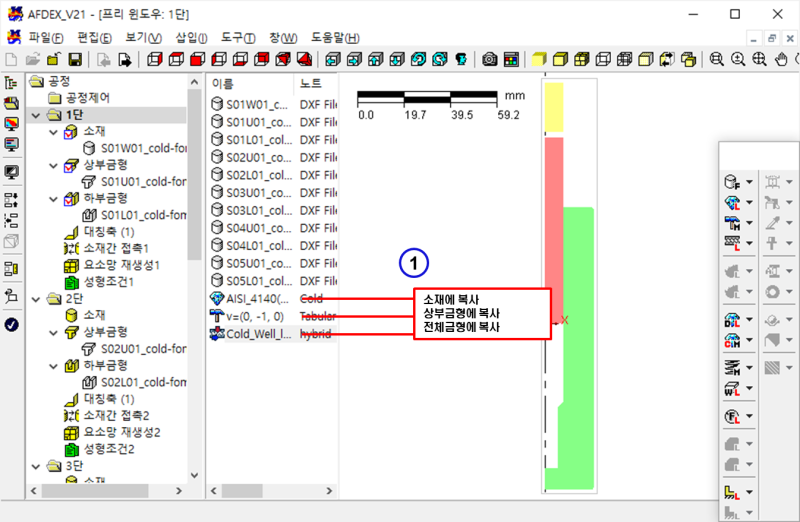

1. 물성/속도/마찰 정보를 우클릭하여 각각 프로젝트 윈도우에 넣는다.

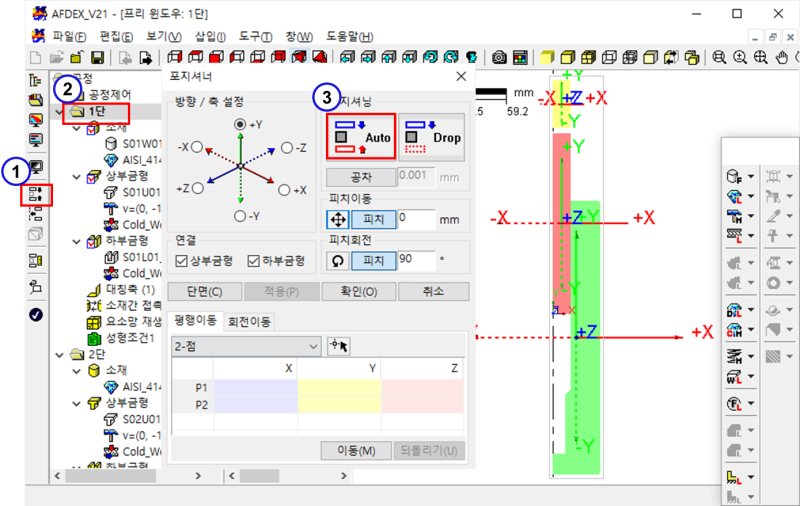

1. “포지셔너”를 클릭한다.
2. “1단”을 더블 클릭한다.
3. “Auto”를 클릭한다.

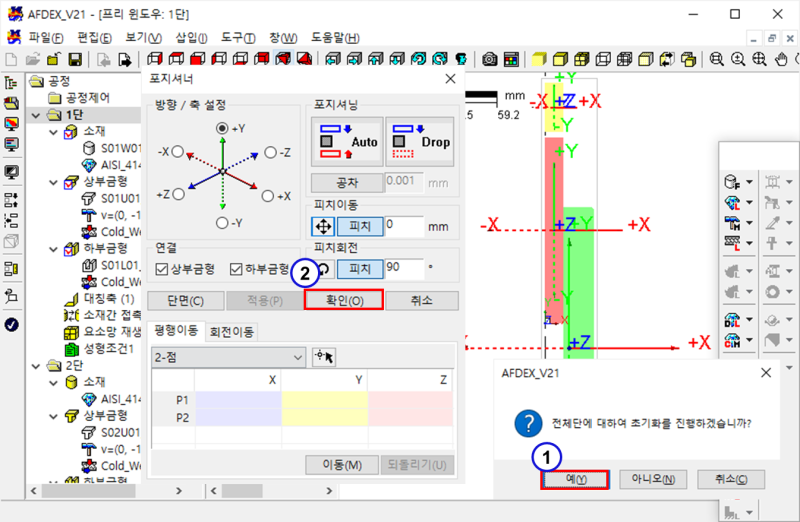

1. 전체 단에 대하여 초기화를 실시할지 묻는 창이 나타난다. “예”를 클릭한다.
2. “확인”를 클릭한다.

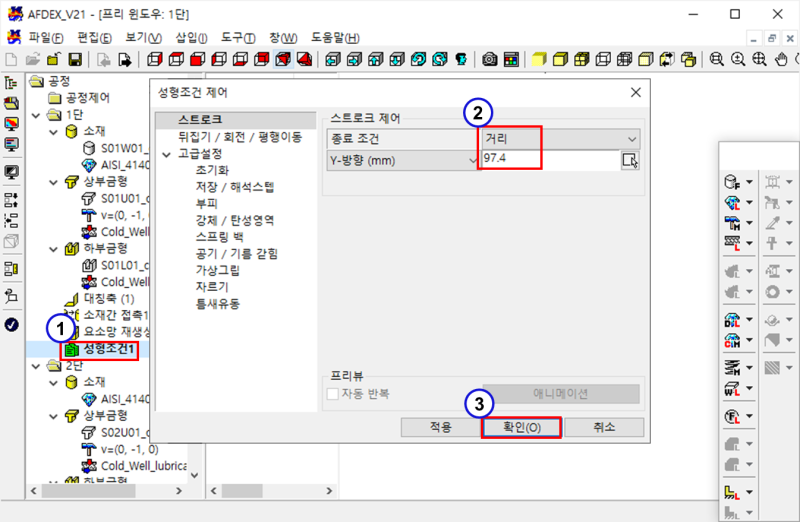

1. “성형조건1”을 더블 클릭한다.
2. 종료조건에 “거리”를 선택한 후, “97.4”을 입력한다.
3. “확인”를 클릭한다.

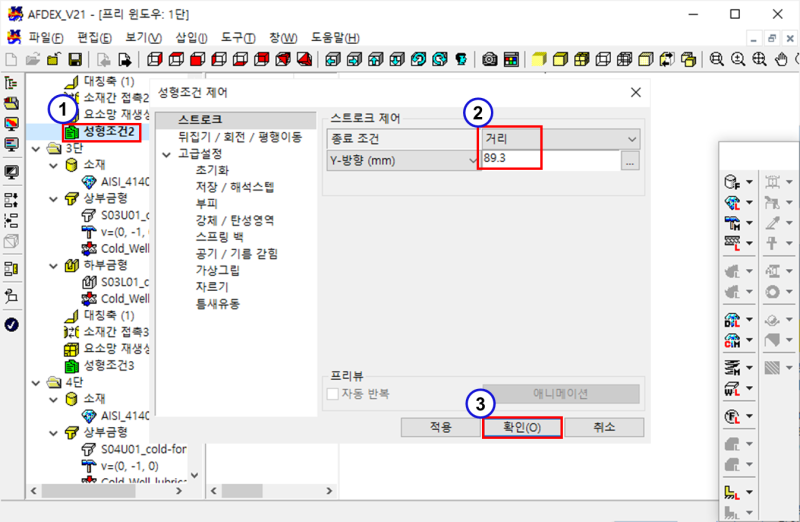

“성형조건2”를 더블 클릭한다. 종료조건에 “거리”를 선택한 후, “89.3”을 입력한다. “확인”를 클릭한다.

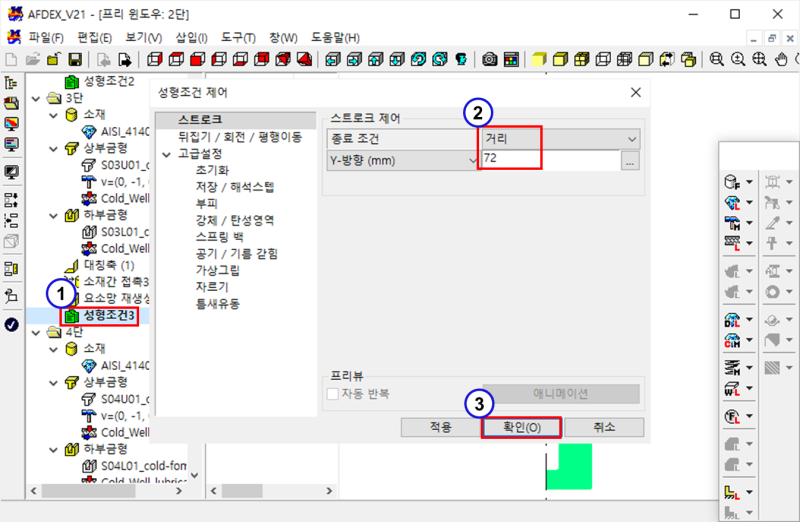

1. “성형조건3”을 더블 클릭한다.
2. 종료조건에 “거리”를 선택한 후, “72”을 입력한다.
3. “확인”를 클릭한다.

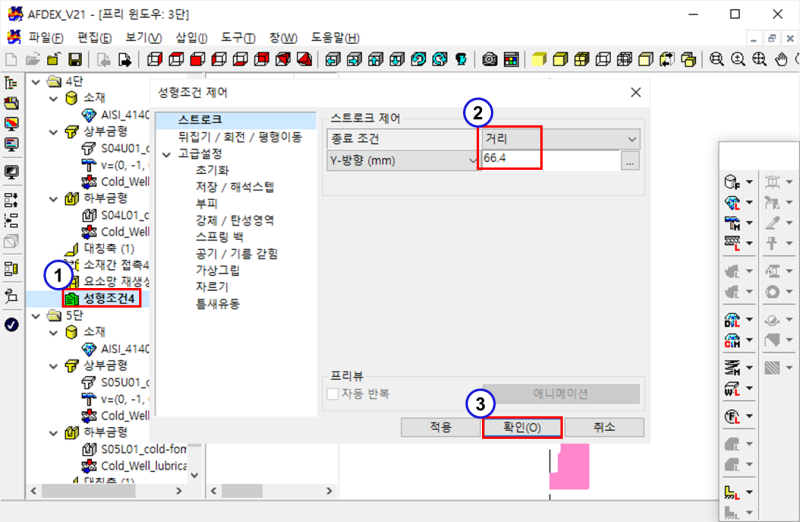

1. “성형조건4”를 더블 클릭한다.
2. 종료조건에 “거리”를 선택한 후, “66.4”을 입력한다.
3. “확인”를 클릭한다.

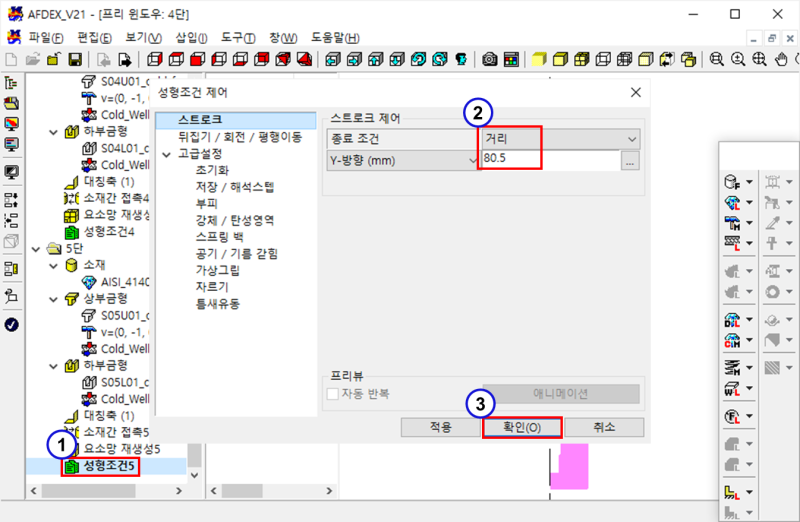

1. “성형조건5”를 더블 클릭한다.
2. 종료조건에 “거리”를 선택한 후, “80.5”를 입력한다.
3. “확인”를 클릭한다.

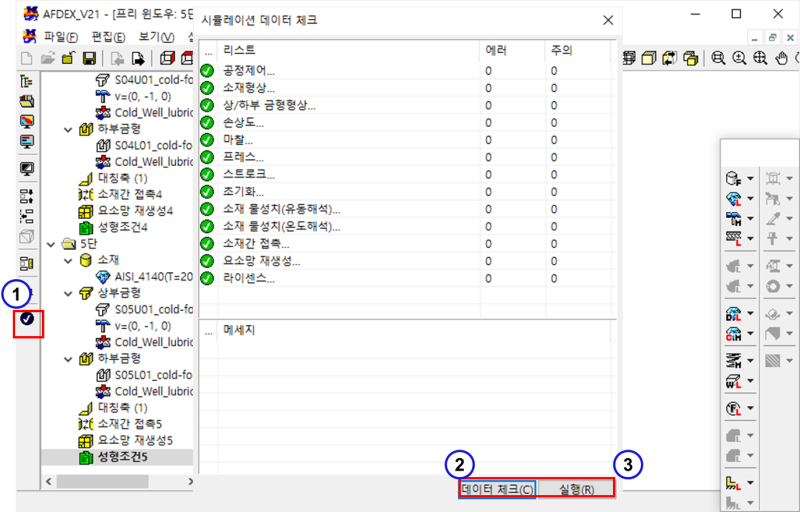

1. 왼쪽 Toolbar에서 “데이터 체크/ 해석 실행”를 클릭한다.
2. “데이터 체크”를 클릭한다.
3. “실행”을 클릭한다.

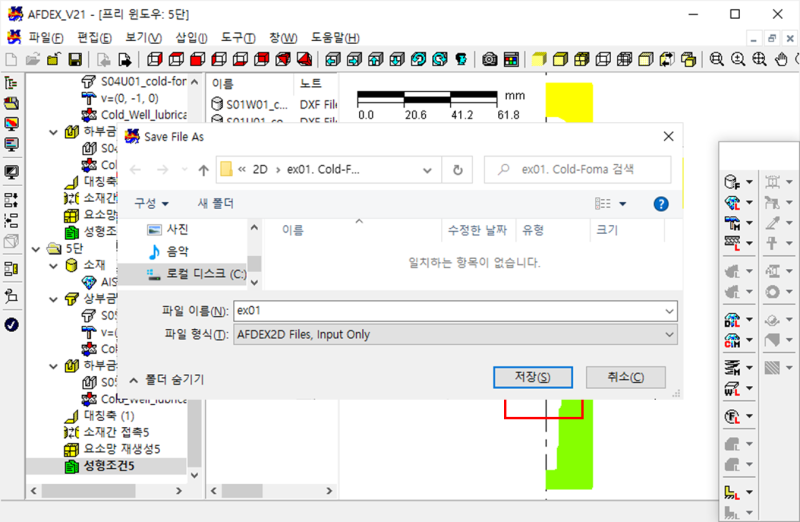

1. “ex01”을 입력한다.
2. “저장”를 클릭한다.
